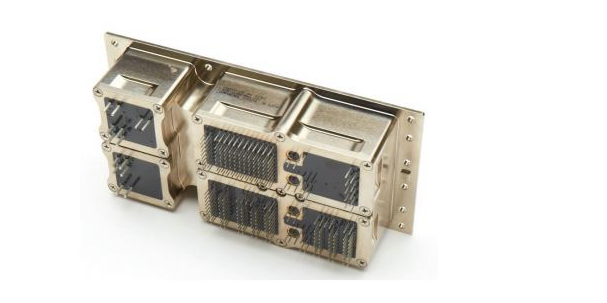

连接器系列 | Amphenol ARINC 600 滤波器连接器 |
ARINC系列 | ARINC 600 |
壳体样式 | R - 插座 |
端接样式 | B - PC 反面 |
壳体尺寸 | 1 - 尺寸 1（最大接触容量 - 160） |
配合力 | 20 磅。（89N） 最大 |
滤波电路 | P - 圆周率
|
电容 | A4 - 400 至 800 pF |
电镀 | 化学转化，3 类 |
符合 RoHS 标准 | 不 |
安装修改器 | 00 - .148 直径安装孔，标准
|
定制要求 | 不 |
插入 |
60 |
第一个触点尺寸 | #22 |
首次接触次数 | 60 |
插入 |
60 |
第一个触点尺寸 | #22 |
首次接触次数 | 60 |
插入 |
4 |
第一个触点尺寸 | #12 |
首次接触次数 | 4 |
布局标号 | 124 |
偏振位置 | 00
|
左柱 |
没有 |
中心柱 |
没有 |
右职位 |
没有 |
Working Voltage | 200 VDC |
Dielectric Withstanding Voltage | 500 VDC |
Contact resistance Size 22: | 8.0 milliohms, initial (max.) 11.0 milliohms, conditioned (max.) |
Current Ratings, Size 22 | 5 Amps |
接触电阻尺寸 20： | 7.0毫欧，初始（最大）8.5毫欧，调节（最大） |
额定电流，尺寸 20 | 7.5安培 |
接触电阻尺寸 16： | 7.0毫欧，初始（最大）8.5毫欧，调节（最大） |
额定电流，尺寸 16 | 13 安培 |
接触电阻尺寸 12： | 2.0 毫欧，初始（最大）2.5 毫欧，调节（最大） |
额定电流，尺寸 12 | 23 安培 |
滤波器射频电流额定值 | 3 安培 |
绝缘电阻 | 10 Gohm |
插入损耗，0.1 MHz | - |
插入损耗，1 MHz | - |
插入损耗，10 MHz | 2 dB 以上 |
插入损耗，100 MHz | 最小 20 dB |
插入损耗，1000 MHz | 最小 58 dB |
耐久性 | 至少 500 次循环 - 插拔 |
温度范围 | -65°C （-86° F） 至 +125°C （+275° F） |
振动： | MIL-STD-1344，方法 2005.1，条件值 E：随机 - 16.4G 最小严重性：在 3 个相互垂直的平面中，每个平面中 8 小时，具有 100mA 的电力负载。零件没有明显的损坏、破损、开裂或松动，也没有超过 1 微秒的不连续性。 |
壳 | 铝合金，参见电镀连接器安装改性剂 |
挡板 | 铝合金，化学镀镍 |
极化键 | 铝合金，化学镀镍 |
绝缘子材料 | 热固性/热塑性塑料 |
嵌件，接地 | 铝合金，化学镀镍 |
螺钉、锁紧垫圈、垫圈 | 不锈钢，钝化 |
接触体 | 铜合金，镀金 |
触点固定夹 | 铜，镀金 |
密封件和索环 | 有机硅/氟硅橡胶弹性体 |
O 形圈 | 硅胶/氟硅橡胶，蓝色 |
EMI 弹簧 |
