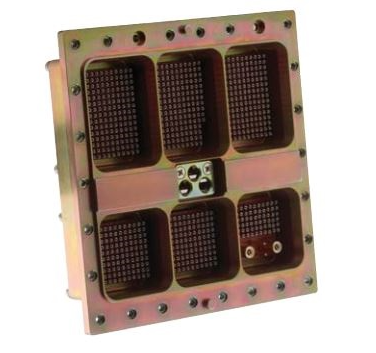

福川电子 R27EP2-00163-D00系列是一款坚固耐用的矩形连接器，旨在 满足或超过 MIL-DTL-83527 规范的所有要求，并且 EN 3682 欧洲标准。该系列特别适合军事和 关注恶劣环境问题的商用飞机应用。 连接器、外壳、插件、端接模块和触点单独出售或 完全组装。
产品特点
增强环境密封
更坚固耐用的外壳
EMI屏蔽弹簧
可与 ARINC 600 型号互换的刀片图案
提供过滤和非过滤两种
介电耐压 （DWV） 尺寸 22 | 1300 伏/时 |
连续触点额定电流 尺寸 22 | 5.0 安 |
连续触点额定电流 尺寸 20 | 7.5 安 |
连续触点电流额定值 16 | 10.0 安 |
连续触点电流额定值 12 号 | 23.0 安 |
接触电阻尺寸 22，线规 22 | 17毫欧姆 |
接触电阻尺寸 22，线规 24 | 23毫欧 |
接触电阻尺寸 22，线规 26 | 38毫欧 |
接触电阻尺寸 20，线规 20 | 11毫欧 |
接触电阻尺寸 20，线规 22 | 17毫欧姆 |
接触电阻尺寸 20，线规 24 | 23毫欧 |
接触电阻尺寸 16，线规 16 | 6毫欧 |
接触电阻尺寸 16，线规 18 | 8毫欧 |
接触电阻尺寸 16，线规 20 | 10毫欧 |
接触电阻尺寸 12，线规 12 | 3.35毫欧 |
接触电阻尺寸 12，线规 14 | 4.24毫欧 |
绝缘电阻 | 500 VDC 时最小 5.0 吉欧姆 |
耐久性 | 至少 500 次循环 - 插拔 |
温度范围 | -65°C （-86° F） 至 +150°C （+302°F） |
壳 | 铝合金，镉上的黄色铬酸盐;铝合金，镉上的橄榄褐色铬酸盐;铝合金，化学镀镍 |
接触 | 铜合金，镍上的金 |
插入和偏振固定板 | 铝合金，镉上的黄色铬酸盐;铝合金，镉上的橄榄褐色铬酸盐;铝合金，化学镀镍;铝合金，蓝色阳极氧化（后释放） |
偏振键 | 铝或锌合金，镉上的黄色铬酸盐;铝或锌合金，镉上的橄榄褐色铬酸盐;铝或锌合金，化学镀镍 |
螺钉、垫圈、螺母和极化柱 | 不锈钢 - 钝化;不锈钢 - 镉上的黄色铬酸盐 |
插入 | 铝合金，镉上的黄色铬酸盐;铝合金，镉上的橄榄褐色铬酸盐;铝合金，化学镀镍 |
插座套筒/罩 | 不锈钢，钝化 |
密封件和 O 形圈 | 氟化硅橡胶或硅橡胶 |
平面电容器 | 钛酸钡基陶瓷，金而不是镍;钛酸钡基陶瓷、银;钛酸钡基陶瓷，钯银 |
EMI 弹簧 | 铍铜合金，镍上的金;铍铜合金、锡铅合金;铍铜合金，化学镍 |
固定夹 | 铍铜合金，金（接地） |
