内容：

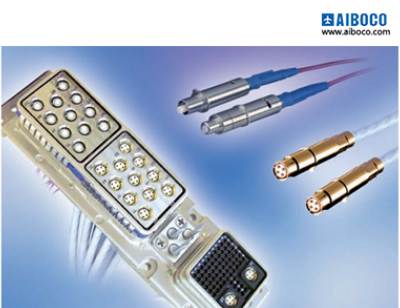

西安福川电子科技有限公司的产品SB6P2MG13K1P0001AN机架面板连接器符合ARINC 600标准，允许您构建机架式连接器，完全符合您在航空电子设备托架中安装的设备的要求。ARINC 600系列完全可配置，提供定制互连的机会，从各种绝缘体中选择，以及从信号到功率，高速或光学解决方案的各种技术。高密度 ARINC 600连接器可配备多达800＃22信号触点或56＃8电源或四像素触点。盲目配合和低插入力， ARINC 600连接器提供间隙，以提高机架性能。

描述：

高性能航空电子设备符合的矩形连接器ARINC 600规格，机架和面板连接器，高密度，最多800个信号触点，低插入力接触设计（锥形销，LIF插座），密封和非密封版本，多个极化位置，现场可更换插件，特色为.006英寸接触腔的真实位置，可选择前后可拆卸触点，触点：信号，电源，同轴，三轴，滤波器，光纤和波导连接联系人，广泛的高性能机架应用。

应用：

机械，电气和光学接口，在船上的民用航空电子设备之间和货架。技术特点机械：耐力：500次交配•插入和拔出力最大：外壳尺寸1：120N（27磅）外壳尺2267N（60磅）外壳尺寸3：467N（105磅）振动：每个轴8小时。随机振动为16.4克有效值，从50到2000赫兹MIL-STD-1344方法2005-1，动态冲击：所有轴上有50 g的3次冲击，持续时间为11μs（半波）至MIL-STD-202方法213。

电动：

介电耐压，额定电压：500 Vac Max，125 Vac，21 000 m，绝缘电阻：≥5000MΩ，电流额定值，连续，三轴触点尺寸8，带宽：0-20 MHz。额定电压：最多500 Vac，125 Vac，21 000 m。

电压下降： 在1A下，内部和中部接触≤55mV，12A下外接触≤75mV，Quadrax触点尺寸8接触电阻（低电平）：初始15MΩ，经过30MΩ的测试

额定电压： 最多500 Vac，125 Vac，21 000 m

绝缘电阻：环境温度>5000MΩ，在高温>1000MΩ

特性阻抗：100MHz时为100Ω衰减<0.3 dB，典型值为100 MHz联系对接触壳连续性<10MΩ

光学Elio®联系：Arinc 600连接器可以集成Elio®＃8 quadrax腔中的光纤触点添加了Elio＃8适配器，插入损耗：每次接触0.3 dB，可以混合光学和电学同一插入中的信号，在温度范围内进行飞行验证-65°C + 125°C，符合Elio®标准联系光学性能

气候：温度额定值：-65°C至+ 125°C，两个类，密封和未密封。流体阻力：液压至MIL-H 5606，润滑至MIL-L 23699。异丙醇。耐盐雾：48小时（MIL-STD-202方法101或MIL-STD-1344方法1001）密封：耐环境（密封版）。
