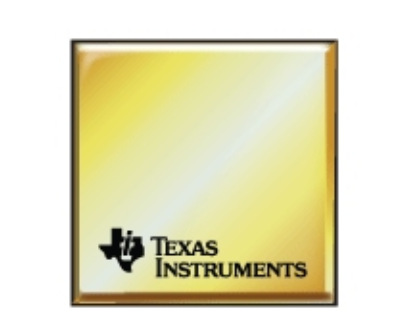

西安福川电子关于其描述DAC5670是14位2.4-GSPS DAC双解差分输入端口。一个额外的参考位序列是用来调节输入输出时钟延迟到数据源，优化内部数据位时钟相对于这个参考latching与延迟锁定环（DLL）。另一方面，该DLL可以bypassed定时控制和管理通过数据接口设置和保持时间dlyclk）。DAC5670是CBGA封装。该装置军用温度范围（–55°c ~125℃）。
参数
Resolution (Bits) | 14 |
Settling Time (µs) | 3.5 |
Sample / Update Rate (MSPS) | 2400 |
DAC Channels | 1 |
Architecture | Current Sink |
Power Consumption (Typ) (mW) | 2000 |
DNL (Max) (+/-LSB) | 1.75 |
Interface | Parallel LVDS |
INL (Max) (+/-LSB) | 7.5 |
Reference: Type | Int |
Output Type | Current |
Rating | Space |
Operating Temperature Range (℃) | -55~125 |
Package Group | CBGA |
Package Size: mm2:W x L (PKG) | 192CBGA: 361 mm2: 19 x 19(CBGA) |
Gain Error (Max) (%FSR) | 6 |
SFDR (dB) | 55 |
SNR (dB) | 60 |
