TGL8784-SCC是一款单片式可变衰减器，工作频率从2GHz到20GHz。如果与外部可变分压器电路一起使用，该模拟衰减器可以使用单个+2.5伏电源供电。典型的10 GHz射频性能包括2 dB的插入损耗，10 GHz的最大衰减15 dB以及大于10 dB的输入/输出回波损耗。

该器件是一款采用MESFET技术设计的吸收式衰减器，采用“PI”配置，可减少偏置电流并简化偏置网络。该设备的宽带功能在诸如电信，军事和太空等许多应用中具有多种用途。该设备具有空间传统。

DC隔直电容在芯片上提供。键合焊盘和背面金属化层镀金以兼容共晶连接方法以及热压缩和热超声引线键合工艺。 TGL8784-SCC以芯片形式提供，并且易于使用自动化设备进行组装。接地通过背面金属化通孔提供给电路。

主要特征

1、2至20 GHz频率范围

2、中频带有2 dB插入损耗

3、10 dB输入/输出回波损耗

4、13 dB可变衰减范围

5、需要单极性电源

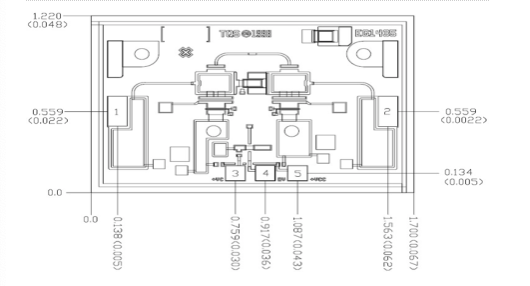

6、尺寸：1.702 x 1.219 x 0.152毫米（0.067 x 0.048 x 0.006英寸）
