1、描述

AT84ADO44B是单片双8位模数转换器，具有8位分辨率，每通道500 MSPS采样率，交错模式1 GSP，LVDS输出格式（100Ω），500 MVPP模拟输入（仅差分），差分或单端50ΩPECL/LVDS兼容时钟输入。电源：3.3V（模拟），3.3V（数字），2.25V（输出），温度范围：- 0°C＜TAMB＜70°C（商业级），- 40°C＜TAMB＜85°C（工业级）。提供低1.4W的功耗和优异的数字化精度。它集成了双芯片跟踪/保持，提供了增强的动态性能，采样率高达500 MSPS和1 GHz的输入频率带宽。双重概念、综合解复用器和易交错模式。该设备对所有双通道应用程序都有友好的功能，如直接转换或数据采集。3线串行接口的智能功能消除了对外部组件的需求。通常是必要的增益和偏移调谐和设置其他参数，导致空间和功率降低和系统灵活性。

2.特性

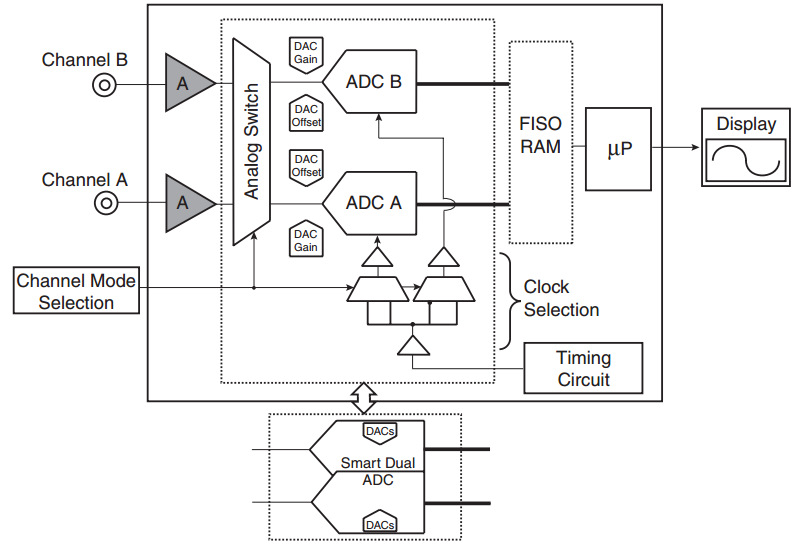

3.双通道数字示波器的应用
