TS86101G2B是一个10位1.2 Gsps DAC，集成了4:1多路复用器，便于与标准接口的FPGAs。550MHz以上的增强线性度和噪声功率比(9.5位等效)，瞬时带宽使得本产品特别适用于任意波形发生器和宽带DDS系统等高端应用。生产商为E2V。

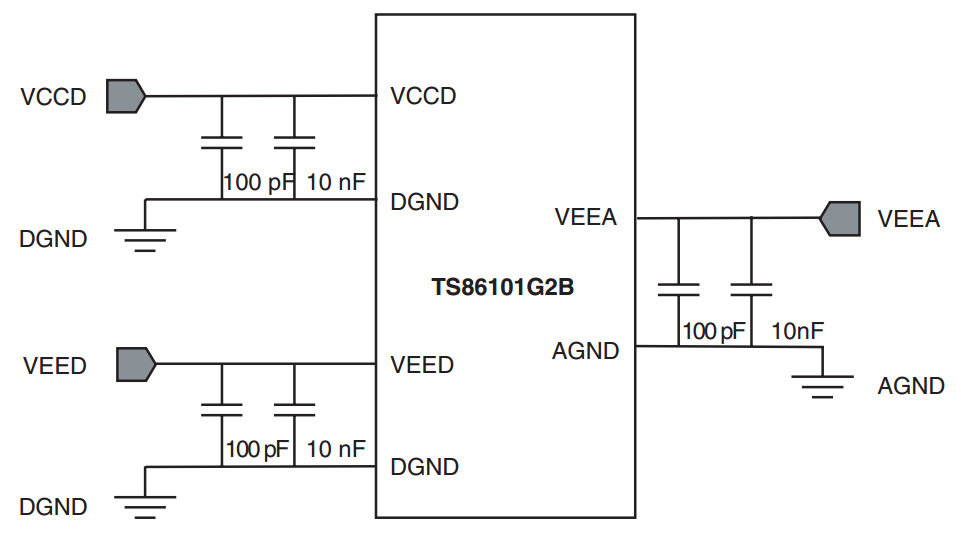

原理图
主要特点
l 10位分辨率
l 1.2个GSPS保证转换率，1.4个GSP典型
l 4:1集成并行多路复用器
l PECL/LVDS差分数据和时钟输入
l 2 VPP差分模拟输出摆幅
l 输出阻抗：50Ω单端，100Ω差分
l 可编程DSP时钟
l 为数个DAC容易同步的上电复位
l 双电源：±5V

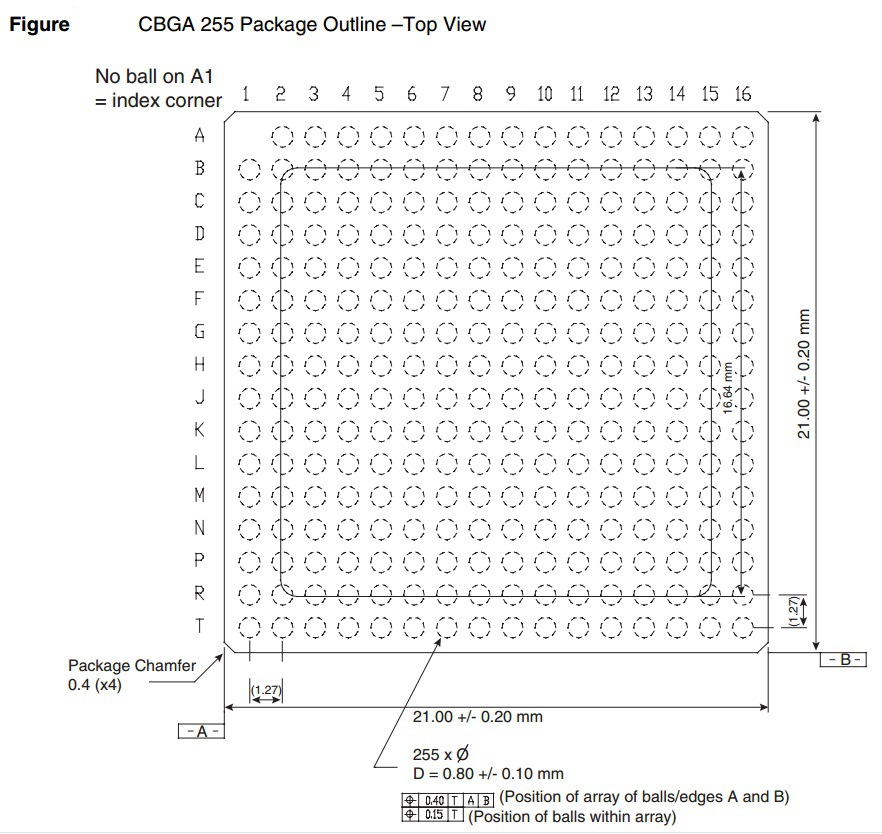

l ·CBGA 255包＝Cand VGrades
l CI—CGA 255封装
l 评估板TSEV86101G2BGL
l 管脚数：255
