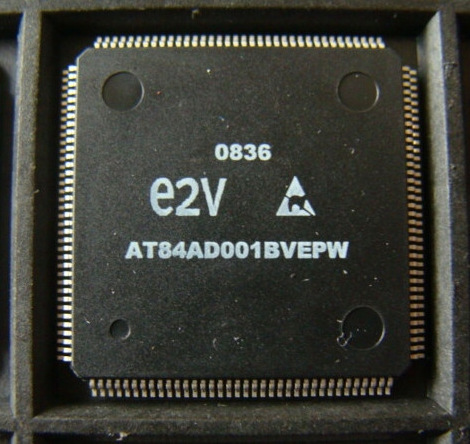

该AT84AD00 1B是单片双8位模数转换器,提供低1.4W的功耗和出色的数字化精度。它集成了双芯片跟踪/保持,提供了采样率高达1 GSPs和输入频率带宽的增强动态性能超过1.5千兆赫。双重概念、综合解复用器和易交错模式。该设备对所有双通道应用程序都有友好的功能,如直接转换或数据采集。3线串行接口的智能功能消除了对外部组件的需求。
通常是必要的增益和偏移调谐和设置其他参数,导致空间和功率降低以及系统灵活性。
AT84AD00 1B是基于先进的高速BiCMOS技术的双8位1 GSP的ADC。每个ADC包括前端模拟多路复用器,接着采样和保持(S/H),以及8位。闪存结构核心模数转换器。输出数据之后是可切换的1:1或1:2解复用器和LVDS输出缓冲器(100Ω)。提供两个超量程位以调节每个信道上的外部增益控制包括3线串行接口(3位地址和16位数据)以提供几种调整:模拟输入范围调整(±1.5分贝),使用3线总线接口8位数据控制(步骤)0.011分贝)
模拟输入开关:ADC可以转换同一个模拟输入信号I或Q灰色或二进制编码器输出。输出格式:DMUX 1:1或1:2控制输出频率
数据就绪输出信号在通道I或通道Q部分或完全待机
时钟选择:两个独立时钟:CLKI和CLKQ-一个主时钟(CLKI),具有相同的I通道和Q通道相位一个主时钟,但有两个相位(信道I的CLKI和信道Q的CLKIB)SA:通道I和通道Q的内部沉降调节
FISDA:通道Q的Fine Sampling Delay调节
两通道可调数据就绪输出延迟
测试模式:抽取模式(16),内置测试
提供一个校准相位来设置通道I和通道Q的两个DC偏移接近代码127.5。
并校准这两个增益。偏移和增益误差也可以通过3线串行方式在外部设置。
接口。
3.特性
生产商 | E2V |
封装 | LQFP |
安装 | 表面安装 |
管脚数 | 144 |
Integral Nonlinearity (INL) | 1LSB |
最大工作温度 | 85℃ |
最大供电电压 | 3.45V |
最小工作温度 | -40℃ |
最小供电电压 | 3.15V |
模拟量输入 | 2 |
操作电源电压 | 3.3V |
极性 | 双极性 |
功率耗散 | 1.7W |
分辨率 | 8b |
采样率 | 1GS/s |
4.双通道数字示波器的应用
