MAX5891

16位、600Msps、高动态性能DAC，LVDS输入

一、产品概述

创建原理图或仿真器件，请使用EE-Sim^®:

MAX5891是先进的16位、600Msps数模转换器(DAC)，可满足无线基站和其他通信应用中的高性能信号合成要求。MAX5891 DAC采用3.3V和1.8V电源供电，高速LVDS输入支持600Msps的刷新速率，功耗仅为298mW，提供优异的动态性能，在f_OUT = 30MHz时的无杂散动态范围(SFDR)为80dBc。

MAX5891采用电流控制结构，可提供2mA至20mA的满幅输出电流，采用双端接50Ω负载时，可产生-2dBm至-22dBm满幅输出信号电平。MAX5891内部集成1.2V带隙基准和控制放大器，可确保高精度和低噪声特性。独立的基准输入(REFIO)，允许用户外接基准源，以获得最佳的灵活性，并提高增益精度。

MAX5891的数字输入可接收LVDS电平的信号，灵活的时钟输入可采用差分或单端、交流或直流驱动。MAX5891提供带裸焊盘(EP)的68引脚QFN封装，工作在扩展级(-40°C至+85°C)温度范围。

欲查找与MAX5891引脚兼容的14位和12位版本，请参考MAX5890和MAX5889的数据资料。

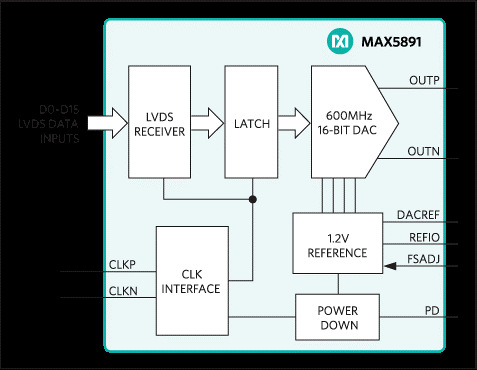

MAX5891：功能框图

关键特性

• 600Msps输出刷新速率

• 低噪声频谱密度：-163dBFS/Hz (f_OUT = 36MHz)

• 优异的SFDR和IMD性能

• f_OUT = 30MHz时，SFDR = 80dBc (至奈奎斯特频率)

• f_OUT = 130MHz时，SFDR = 71dBc (至奈奎斯特频率)

• f_OUT = 30MHz时，IMD = -95dBc

• f_OUT = 130MHz时，IMD = -70dBc

• f_OUT = 122.88MHz时，ACLR = 73dB

• 2mA至20mA满偏输出电流

• LVDS兼容的数字输入

• 1.2V片上带隙基准

• 600Msps时，具有298mW的低功耗

• 紧凑的(10mm x 10mm) QFN-EP封装

• 提供评估板(MAX5891EVKIT)

应用

• 自动测试设备(ATE)

• 基站：单载波/多载波UMTS、CDMA, GSM

• 电缆调制解调器终端系统(CMTS)

• 通信：固定宽带无线接入、点到点微波通信

• 直接数字合成器(DDS)

• 仪表

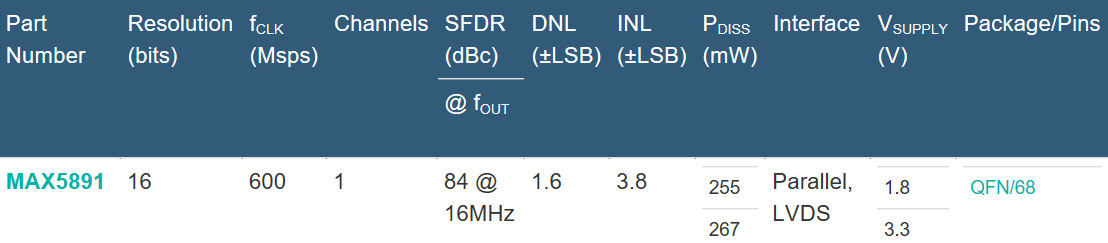

二、关键参数

三、设计资源

MAX5889EVKIT: MAX5889、MAX5890和MAX5891评估板
MAX5890EVKIT: MAX5889、MAX5890和MAX5891评估板
MAX5891EVKIT: MAX5889、MAX5890和MAX5891评估板

技术资料

应用笔记 4159 测量差分输出、电流模式数/模转换器(DAC)的线性度
设计指南 4053 解读高速数/模转换器(DAC)的建立和保持时间
应用笔记 3853 Equalizing Techniques Flatten DAC Frequency Response

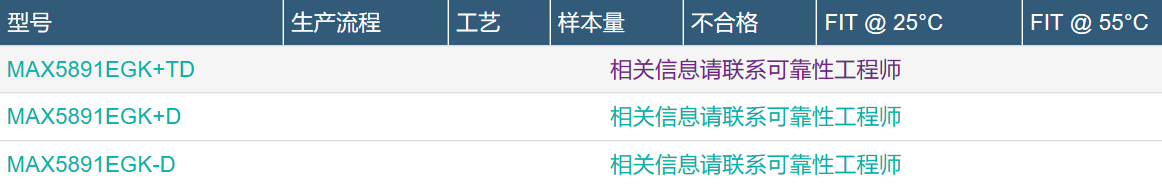

质量和环境数据

产品可靠性报告: MAX5891.pdf
无铅封装的锡（Sn）晶须报告

四、质量与环境
