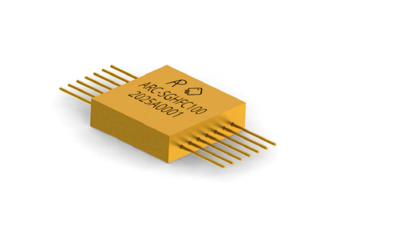

描述：DC/DC变换器控制器ARC-SGHFC100简化了基于一次低压侧功率晶体管（如反激-极化）的隔离和非隔离DC/DC变换器的设计。

ARC-SGHFC100可在宽电压范围（18V-105V）内直接与输入电源总线接口，无需附加元件。

单输出和多输出DC/DC变换器的设计工作量将减少到设计主变压器、输出整流级和输入输出滤波器，而所有其他功能，包括过电流、欠电压、过电压和过温保护，都在DC/DC变换器控制器中实现。

转换器的开关频率可通过外部电阻从100kHz设置为1MHz。引线边缘消隐和最大占空比设置为最小的接通时间（吨，min）和最小关断时间（TOFF，min）内部。斜坡补偿也在内部设置。

提供脉冲电流用于在引脚MFB处的磁反馈应用。光耦合器提供的光反馈可以连接到COMP管脚。对于非隔离拓扑，内部误差放大器可通过VFB访问。

ARC-SGHFC100是根据ECSS-Q-ST-30-11C和ECSS-ST-60-05C设计、制造和测试的。

特征

SPPWM120RH型

•宽输入功率总线范围：

在降额规则ECSS-Q-ST30-11C内为18V至105V

•集成启动电路

•集成电源开关

•100kHz至1MHz开关频率

•与外部时钟的同步能力

•高达15W的输出功率DC/DC转换器

实施

•输出过流保护

•欠压保护

•过电压保护

•过热保护

•开关能力

•工作温度范围-55°C至90°C

降额规则ECSS-Q-ST30-11C

•耐辐射：TID 100krad，SEL 60mev.cm~2/mg

•无出口限制

应用

•隔离DC/DC转换器

•非隔离DC/DC转换器

•反激拓扑

•卫星系统

•运载火箭

典型应用
