mil-w-22759 | SAE as22759/46/46

mil-w-22759

SAE as22729

军用规格导线

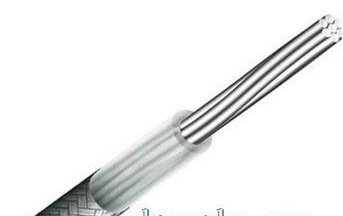

m22759/46构成：

导体：镍包高强度铜合金

绝缘：xl-etfe单层

m22759/46额定值：

额定电压：600伏

温度等级：200°

Part Number    AWG Size    Conductor Stranding    Approx LBS/MFT    Min O.D. (in)    Max O.D. (in)    Nom.Lbs/Mft

M22759/46-28-*    28    7/36    0.91    0.025    0.029    0.91

M22759/46-26-*    26    19/38    1.4    0.03    0.034    1.4

M22759/46-24-*    24    19/36    2    0.035    0.039    2

M22759/46-22-*    22    19/34    2.9    0.041    0.045    2.9

M22759/46-20-*    20    19/32    4.4    0.048    0.052    4.4

上表中的星号应由mil-std-681按照颜色代码指示器取代。

0 -黑色，1 -棕色，2 -红色，3 -橙，4 -黄，5 -绿色，6 - 7 -紫色，8 -灰色，9 -白色

例如：20号，白m22759 / 11-20-9；白色和橙色的条纹—

m22759 / 11-20-93。
