RCN8989

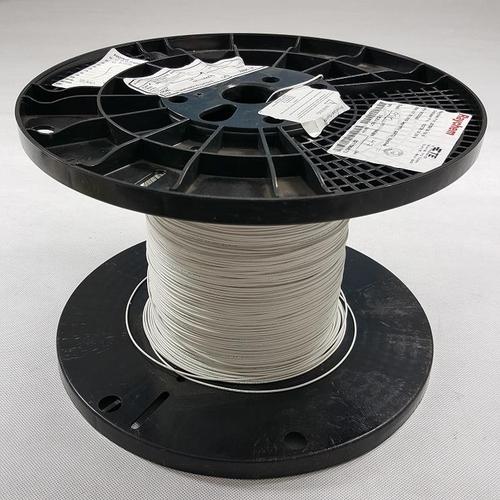

RCN8989 1394B电缆 特性阻抗110欧姆
河南三博电子科技有限公司 电话18937100499 传真0371-86257077 www.hnsanbo.com
订货代码参数 RCN8476 RCN8493 RCN8513 RCN8670 RCN8671 RCN8672 RCN8673 RCN8674 RCN8686 RCN8687 RCN8989 RCN8697
通讯协议 MIL-1394,IEEE 1394-1995, IEEE 1394a-2000, IEEE 1394b-2002,NEMA-WC27500
导体线规 AWG30 AWG28 AWG22 AWG22 AWG24 AWG26 AWG28 AWG30 AWG22 AWG24 AWG24 AWG26
绞合导体 7*38 7*36 19*34 19*34 19*36 19*38 7*36 7*38 19*34 19*36 19*36 19*38
导体材料 SPA SPA SPC SPC SPC SPC SPC合金 SPC合金 SPC SPC SPC SPA
绝缘层#1 PTFE ePTFE ePTFE ePTFE ePTFE ePTFE ePTFE PTFE ePTFE ePTFE ePTFE ePTFE
绝缘层#2 PTFE PTFE PTFE PTFE PTFE PTFE PTFE PTFE PTFE PTFE PTFE
绝缘直径mm 0.15 1.37 1.37 0.15 1.37 1.37 1.12
导体颜色 红*绿,蓝*橙
填充材料 FEP
填充直径mm 0.23 0.28 0.56 0.56 0.56 0.38 0.28 0.23 0.56 0.56 0.56 0.38
缠绕材料 ePTFE
屏蔽编织#1 SPC AWG40 AWG40 AWG40 AWG40 AWG40 AWG40 AWG40 AWG40 AWG40 AWG40 AWG40 AWG40
屏蔽编织#2 SPC AWG40 AWG40 AWG38 AWG38 AWG38 AWG38 AWG40 AWG40 AWG38 AWG38 AWG38 AWG38
屏蔽覆盖率 90% 90% 92% 92% 92%
护套材质 HSTF HSTF FEP FEP FEP FEP FEP FEP HSTF HSTF FEP HSTF
护套壁厚mm 0.08 0.08 0.25 0.25 0.25 0.2 0.2 0.2 0.08 0.08 0.25 0.08
标称电缆外径mm 2.49 2.79 5.59 5.59 4.83 3.76 3.05 2.79 4.95 4.47 4.83 3.51
最大电缆外径mm 5.97 5.97 5.08 4.01 5.21 4.72 5.08 3.76
电缆颜色 自然色 黑色 黑色 黑色 黑色 黑色 黑色 白色 白色 蓝色 白色
阻抗Ω 110±10 110±6 110+6/-4 110+6/-4 110±6 110±6 110±6 110±10 110+6/-4 110+6/-4 110±6 110+6/-4
电容pf/ft 11 11 11 11 12 12 11 11 11±1 11±1 12 11±1
标称延时ns/ft 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25
衰减 dB/100ft
100MHz 16.8 5.5 5.5 6.8 6.8 16.8 5.5 6.8 6.8 9
200MHz 24 24
250MHz 20.4 8.8 8.8 20.4 8.8 10.9 14.2
400MHz 30.8 30.8
500MHz 28.9 12.8 12.8 15.5 15.5 28.9 12.8 15.5 15.5 20.2
800MHz 43.3 43.3
1GHz 41.3 18.2 18.2 22.5 22.5 41.3 18.2 22.5 22.5 29.5
耐压导体导体Vrms 1000 1500 1500 1500 1500 1000 1500 1500 1500 1500
耐压导体屏蔽Vrms 500 1000 1000 1000 1000 500 1000 1000 1000 1000
标称偏移ps/50ft 100 100 100 100 100
最大偏移ps/50ft 200 200 175 175 200 200 175 200
重量Kg/km 16.39 20.82 70.64 70.64 55.77 55.77 25.28 0 60.97 46.1 55.77 33.02
温度范围℃ -55至+200
SPC:镀银铜
SPA:镀银高强度铜合金
