SAE as22729线

军用规格线缆

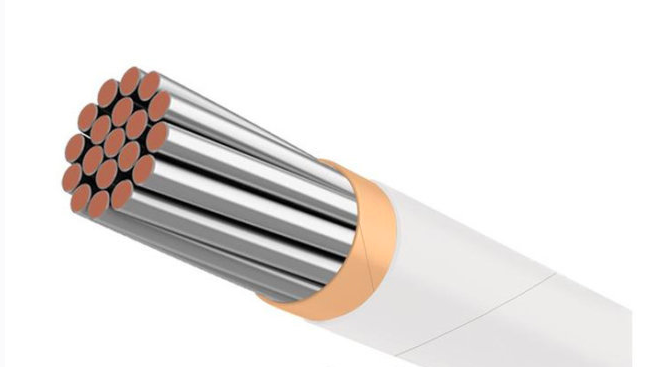

m22759/20线描述：

导体：镀银高强度铜合金

绝缘：挤压聚四氟乙烯

m22759/20线特性：

额定电压：1000伏

温度等级：200°

m22759/20线的应用：

mil-w-22759/20线适用于飞机发动机和其他军事，政府，或民用，磨料磨损。

MIL-W-22759/20 Wire (M22759/20 Wire)

SAE AS22729 Wire

MIL-Spec Wire

Part Number AWG Size Conductor Stranding Approx LBS/MFT Min O.D. (in) Max O.D. (in)

M22759/20-28-* 28 7/36         1.91 0.041 0.045

M22759/20-26-* 26 19/38 2.57 0.046 0.05

M22759/20-24-* 24 19/36 3.35 0.051 0.055

M22759/20-22-* 22 19/34 4.59 0.058 0.062

M22759/20-20-* 20 19/32 6.41 0.066 0.07

The asterisks in the above table shall be replaced by color code designators in accordance with MIL-STD-681.

0 - Black, 1 - Brown, 2 - Red, 3 - Orange, 4 - Yellow, 5 - Green, 6 - Blue, 7 - Violet, 8 - Gray, 9 - White

Example: Size 20, white - M22759/20-20-9; white with orange stripe -

M22759/20-20-93.
