设计特点
·建议工作电压为600伏交流电（RMS）海平面完整的环境密封包括个人接触密封和硅橡胶界面密封，周围有凸起的屏障销、壳间密封和插入件密封。广泛的钢丝直径密封三蹼扣环设计保证. 固定连接螺母防止篡改，而减少耦合环斜坡，便于配合·包括尺寸相同的压接后释放触点12、16和20；联系安排接受2到61个电路·触点符合SAE AS39029**，并使用标准合格后释放式塑料工具. 从后部插入和拆卸触点接头确保不会损坏前部可能影响密封特性·索环由抗撕裂材料制成弹性体，当接触各种液体·嵌件的闭口插座侧设计带有引入倒角和坚硬的表面接受预弯曲的销触点-确定的限度
. 提供MS和商业版本
. 提供备用定位
. 带黑色阳极氧化镉或化学镀镍饰面选项；钝化。

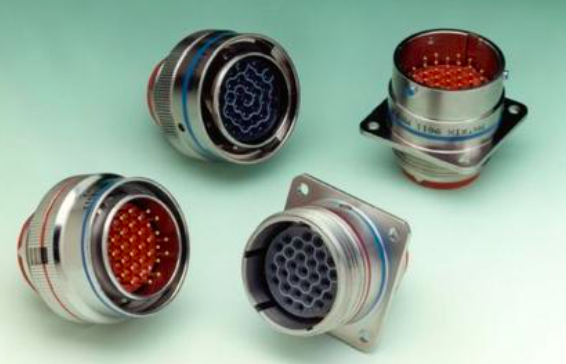

Connector Style | Military Designation | Commercial Designation | Contact Type |
BAYONET COUPLING | |||
Square flange wall mount receptacle | M83723/71 | MB30( )S | Socket |
Square flange wall mount receptacle | M83723/72 | MB30( )P | Pin |
Single hole mount jam nut receptacle | M83723/73 | MB34( )S | Socket |
Single hole mount jam nut receptacle | M83723/74 | MB34( )P | Pin |
Standard straight plug | M83723/75 | MB36( )S | Socket |
Standard straight plug | M83723/76 | MB36( )P | Pin |
Straight plug with RFI grounding fingers | M83723/77 | MB38( )S | Socket |
Straight plug with RFI grounding fingers | M83723/78 | MB38( )P | Pin |
M83723/82R22552
M83723/82W1006N
M83723/82W1610N
M83723/82W18086
M83723/82W1814N
M83723/82W20417
M83723/82W22559
M83723/83A1203N
M83723/83G16247
M83723/83G1831N
M83723/83G2025N
M83723/83R08038
M83723/83W22558
M83723/83W2461N
