产品描述
TriQuint TGA2514是一款紧凑型6.5Wku波段功率放大器，工作频率为13-18GHz。TGA2514采用TriQuint经验证的标准0.25μm栅pHEMT生产工艺设计。
TGA2514提供标称38 dBm的饱和功率和24 dB的小信号增益。典型的回波损耗为14分贝。
TGA2514在晶圆上进行100%直流和射频测试，以确保性能符合要求。
主要特点
•频率范围：13-18 GHz
•13.75-14 GHz的38.5 dBm标称Psat
•38 dBm标称Psat，13-16 GHz
•37.5 dBm标称Psat，16-18 GHz
•33 dBc IMD3@27 dBm Pout/音调@14 GHz
•24分贝标称增益
•12分贝标称回波损耗
•0.25-μm 3MI pHEMT技术
•偏压条件：8 V@2.6 A Idq

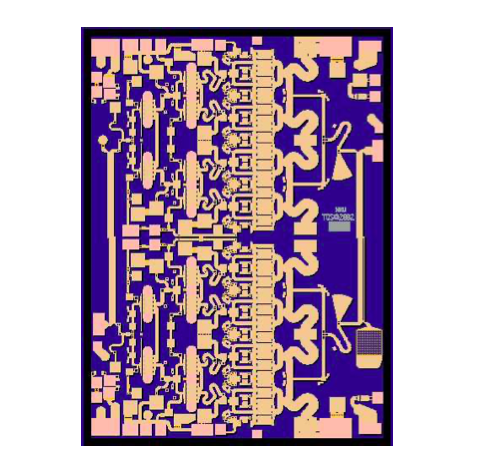

•芯片尺寸：2.87 x 3.90 x.10 mm
•（0.113 x 0.154 x 0.004）
主要应用程序
•Ku波段VSAT发射机
•点对点无线电
