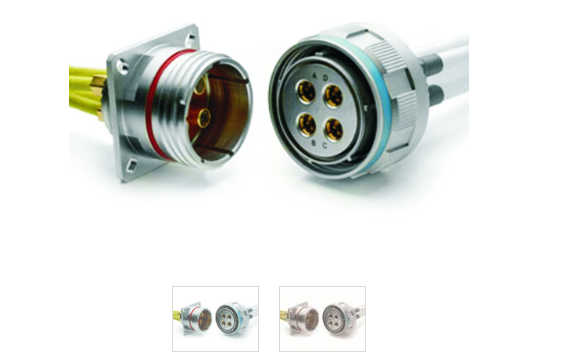

西安福川电子科技为高速以太网，火线和光纤通道应用提供了完整的差分Quadrax连接器，触点和电缆组件系列。差分对四方连接器在高速匹配阻抗按需数据应用中提供了卓越的性能。信号对信号和信号对屏蔽特征阻抗在整个连接器对中保持不变。Smiths Interconnect提供反向性别Quadrax触头，可为恶劣环境应用提供更坚固的装配。这种替代配置将更坚固，直径更大的内部插座触点放置在暴露度更高的Quadrax引脚触点绝缘子内。然后将更易碎的内部引脚触头放置在Quadrax插座触头绝缘体中，从而将由于两侧处理不当而造成的对准损坏的可能性降至最低。通过这种安排，Smiths Interconnect提供了当今最强大的高速Quadrax触头。
100欧姆标准后壳的匹配阻抗+/- 10欧姆。
专为易于组装的四方构造而设计。
完全压接终止。
推荐的后壳：M85049 / 21（str）* M85049 / 88（str）* M85049 / 89（45-带扩展器）
Smiths Interconnect仅建议使用后壳，以避免在电缆上施加过大的径向弯曲力或高压力，以免破坏连接器电缆组件的高频性能。
测试功能：Smiths Interconnect的Quadrax和Twinax互连的特点是可以通过多种测试协议在100欧姆高速千兆以太网差分对上测试眼图，抖动，偏斜和插入损耗。我们利用安捷伦E5071C 4端口网络分析仪来测量Twinax连接器，电缆组件以及四电缆以太网和光纤通道互连系统之间的差分对TDR阻抗，从而确保了用于高速通信测试的最准确信号。E5071C 4端口网络分析仪能够进行高达20 GHz的高精度100 Ohm差分测量，并可测量高达16 Gbps的眼图。
数据速率超过2 Gbit /秒
带宽：高达3 GHz
可通过匹配的阻抗差分对互连驱动，以实现板对板高速数据传输
可靠，高速传输数字音频/爱迪欧信号的理想选择
采用Sabritec技术
