| 参数 | 规格 | ||
|---|---|---|---|
| 频率范围 | 直流至65 GHz | ||
| 阻抗 | 50Ω+/- 2.5 | ||

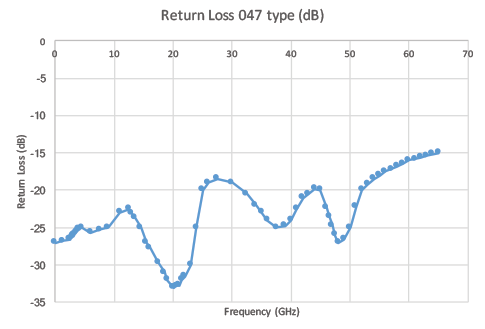

| 驻波比 | 频率范围 | 驻波比 | 回损 |
| DC–20GHz | 1.2：1 | 在DC至65GHz时> = 26dB | |
| 20GHz–30GHz | 1.25：1 | 在26.5GHz至50GHz时> = 17dB | |
| 30GHz–65GHz | 1.40：1 | 从50GHz 到65GHz > = 14dB | |

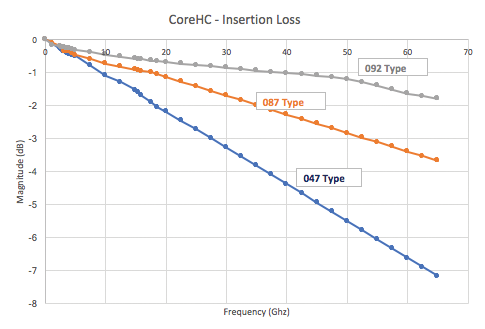

| 插入损耗 | 047型电缆; 20GHz时-2.2dB（最大） | 087型电缆；在20GHz时为-1.15dB（最大） | 092型电缆； 20GHz时-0.7dB（最大） |
| 工作电压 | 最高335V RMS @海平面 | ||
| DWV（介电耐压 | 500V RMS（最小） | ||
| 绝缘电阻 | 5000 MΩ（最小） | ||
| 射频高电位 | 100 VRMS @ 5MHz时 | ||
| 参与力量| 光滑孔 | 60g（每个通道最多） | ||
| 脱离力量 光滑孔 | 0（每个通道最多） | ||
| 插入寿命 | 20,000次配对/淘汰 | ||
| 相位匹配 | 2、5和10ps | ||
| 沥青 | 2.5毫米 | ||
| 构成因素 | 压缩直接安装到板上 | ||
| 接口（电缆端到设备） | 雌性或雄性SMK 2.92mm或V 1.85mm | ||
| 温度范围 | -65°C至150°C | ||
| 环境因素 | 符合MIL-STD-202的防腐蚀，防潮，热和机械冲击 | ||
| CHB | X | XX | XX | XX |
|---|---|---|---|---|
| PCB安装连接器 | 行数 | 每行通道数 | 取向 | 电镀厚度 |
| S =单行 | 02 =每行2个通道 04 = 每行4个通道 06 = 每行6个通道 08 =每行8个通道 10 = 每行10个通道 | VL =垂直 | 30 = 30 AU微英寸 |
| CHC | X | XX | XX | XX | XX | XX |
|---|---|---|---|---|---|---|
| 电缆组装 | 行数 | 每行通道数 | 电缆类型 | 第二个选项 | 电缆长度 | 相位匹配（最大值） |
| S =单行 | 02 =每行2个通道 04 = 每行4个通道 06 = 每行6个通道 08 =每行8个通道 10 = 每行10个通道 | 2 =柔性同轴电缆047 4 =半刚性047 | HC =核心HC 36 = SMA-M 38 = SMA-F K6 = 2.92 M K8 = 2.92 F | 03 = 3英寸 06 = 6英寸 09 = 9英寸 12 = 12英寸 15 = 15英寸 18 = 18英寸 24 = 24英寸 30 = 30英寸 | A = 2.5皮秒 B = 5皮秒 C = 10皮秒 |
| 订单配置示例 | |||
|---|---|---|---|
| PCB连接器零件号 | 电缆接头P / N | 描述 | |
| CHB-S-02-VL-30 | 交配 | CHC-S-02-2-36-12-C | 单排，两通道，垂直，电镀厚度为30，板安装连接器： 单排，2通道，Flex Coax 047，第二端为SMA-M，12英寸长，10相匹配电缆 |
