| 特征 | 客户利益 |
|---|---|
| 频率范围：DC至65 GHz（SSMP）; DC至100 GHz（WMP，初步） | 宽频率范围涵盖了当今的各种应用以及未来的新兴需求，从而降低了总体成本。 |
| 间距：4mm（SSMP）; 2.5mm（WMP，初级） | 在密集环境中进行测试，并以小间距产品节省PCB空间。 |
| 可现场更换 | 快速简便地修复电缆组件中损坏的电缆组件，节省时间和成本 |
| 简化的预镀锡SMT（表面贴装技术） | 减少板卡连接器的安装时间和相关成本 |
| 创新设计克服了推入式接口性能的一致性 | 消除了振动，冲击或其他运动下的电气长度或相位变化，从而确保了信号的稳定和可靠。 |
| 多端口产品（2、4、6、8、10），包括可堆叠，并排和背对背 | 选择适当的标准位置负载可缩短产品上市时间，并支持灵活的设计，从而推动成本最低的解决方案。 |
| 可用配置： »垂直安装和板对板堆叠 »边缘安装（初步） | 多种配置的可用性以最低的总成本实现了最佳性能。 |

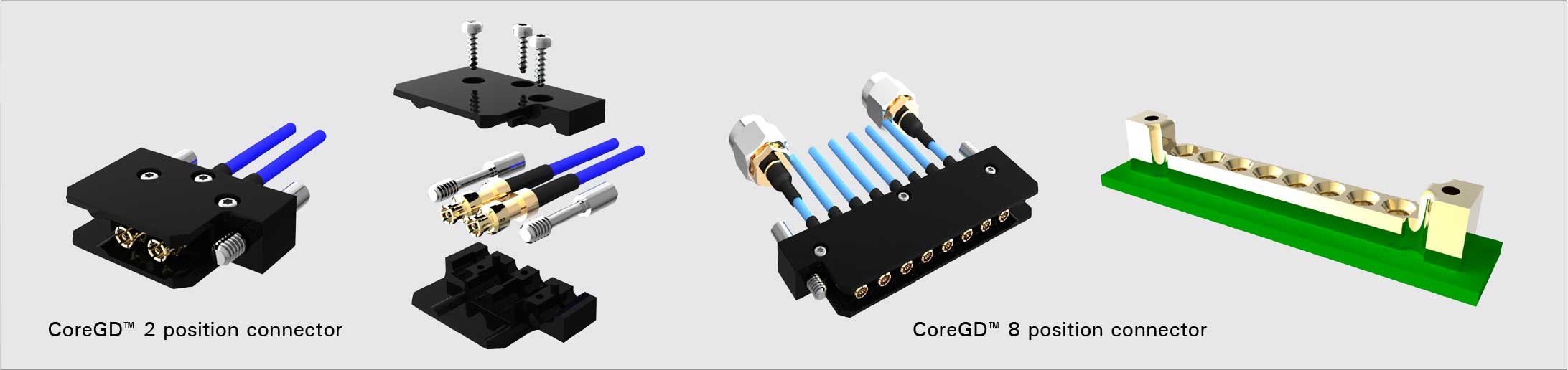

CoreGD™2位和8位连接器
| 参数 | 规格 | ||||
|---|---|---|---|---|---|
| SSMP® | WMP® （初步） | ||||
| 阻抗 | 50Ω | ||||
| 频率范围 | 直流至65 GHz | 直流至100 GHz | |||
| 驻波比 | 频率范围 | 驻波比 | 回损 | 驻波比 | 回损 |
| 直流-26 GH z | 1.11：1 | 26.00分贝 | 1.11：1 | 26.00分贝 | |
| 26 GHz-40 GHz | 1.20：1 | 19.00分贝 | 1.20：1 | 20.83分贝 | |
| 40 GHz-50 GHz | 1.25：1 | 17.69分贝 | 1.25：1 | 19.09分贝 | |
| 50 GHz-65 GHz | 1.4 | 15.56分贝 | 1.35：1 | 16.54分贝 | |
| 65 GHz-100 GHz * | 不适用 | 不适用 | 1.45：1 | 14.72分贝 | |
| 插入损耗 | 0.10 x√F（GHz）dB | 0.12 x√F（GHz）dB | |||
| PCB过渡时的串扰 | -50 dB至30 GHz，-40 dB至40 GHz | ||||
| 工作电压 | 最高335 VRMS @海平面 | ||||
| DWV（介电耐压） | 500 VRMS（最小） | ||||
| 绝缘电阻 | 5,000MΩ（最小） | ||||
| 射频高锅 | 325 VRMS @ 5兆赫 | ||||
| 电晕等级 | 在70,000英尺处具有125 VRMS | ||||
参与力量 | 光滑孔 | 0.5磅 | |||
脱离力量 | 光滑孔 | 0.5磅 | |||
| 插入寿命 | 1,000个配对/解除配对周期（可修复的组件） | ||||
| 射频泄漏 | -（90-fGHz）dB最小值 | -（65-fGHz）dB最小值 | |||
| 沥青 | 4毫米（SSMP），2.5毫米（WMP） | ||||
| 构成因素 | 压缩安装到板上 | ||||
| 布线 | 直径0.047英寸 | ||||
| 接口（电缆端到设备） | 母或公SMK 2.92毫米或V 1.95连接器 | ||||
| 相位匹配 | 2.5 ps | ||||
| 温度范围 | -55°C至+ 165°C | ||||
| 环境因素 | 符合MIL-STD-202的 抗腐蚀，抗振动，防潮， 抗热和机械冲击 | ||||
*模拟65 GHz以上的数据
