X和KU波段电缆组件
飞机微波和高频电缆
高频电缆满足更高质量的要求。
PIC的高频电缆是针对当今需求设计的高品质电缆。航空电子行业对使用高频电缆的趋势有所增长。消费者不仅要求飞机上的高频带宽数据,而且还需要支持卫星通信。像我们所有的50欧姆射频电缆一样,我们的新型高频电缆在所有材料上最低可达200°C,拥有超过40年的设计和制造经验,我们的高频电缆可以减轻重量,减少损耗并改善EMI性能。

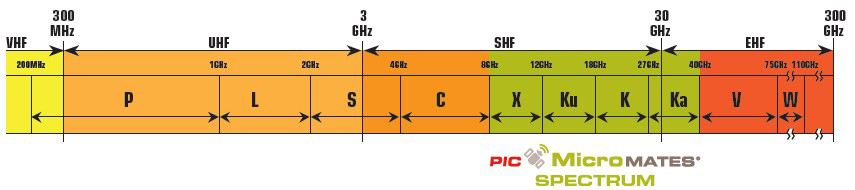

目前RF射频同轴电缆技术足以满足较低的频段[L,S,C]射频/微波同轴电缆技术正在为更高频率[X,Ku,K,Ka]的中频带提供服务。

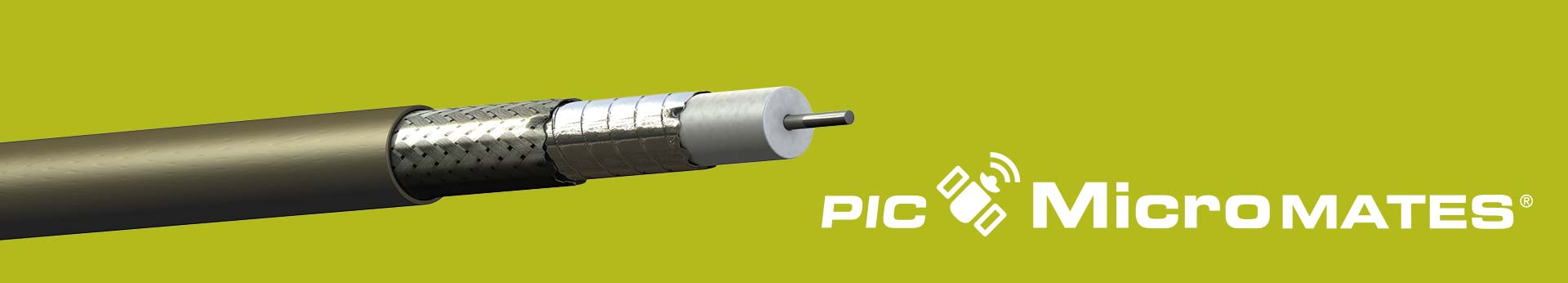

像我们所有的50欧姆射频电缆一样,MicroMATES®远远超过了Mil-Spec标准,并且具有最低200°的额定材料。这些微波电缆专为Ku Band Cable和X Band Cable应用而设计,内部扁平编织带或编织带;高温聚酰亚胺箔;双编织盾牌;和镀银铜。
P/N | Ω | AWG | Loss @ 1 GHz dB/100 ft (dB/100 m) | Cable O.D. in (mm) | Weight lbs/100 ft (kg/100 m) | Burn Test |
---|---|---|---|---|---|---|
Coaxial Cables | ||||||
HT77300F | 50 | 12 | 5.0 (16.4) | 0.30 (7.62) | 8.8 (13.1) | View Burn Test |
HT77210F | 50 | 16 | 7.6 (24.9) | 0.21 (5.28) | 4.5 (6.7) | View Burn Test |
HH85295F | 50 | 11 | 4.2 (13.8) | 0.30 (7.49) | 8.6 (12.8) | View Burn Test |
HH85210F | 50 | 14 | 6.0 (19.7) | 0.21 (5.33) | 4.4 (6.5) |
HT77300F | HT77210F | HH85295F | HH85210F | CONNECTOR TYPE |
---|---|---|---|---|
120208 | 120508 | 120608 | 120708 | TNC Straight Plug |
120209 | 120509 | 120609 | 120709 | TNC 90 Degree Plug |
120221 | 120521 | 120621 | 120721 | TNC Bulkhead Jack |
120210 | 120510 | 120610 | 120710 | N Straight Plug |
120211 | 120511 | 120611 | 120711 | N 90 Degree Plug |
120222 | 120522 | 120622 | 120722 | N Bulkhead Jack |
120214 | 120514 | 120614 | 120714 | SMA Straight Plug |
120215 | 120515 | 120615 | 120715 | SMA 90 Degree Plug |
N/A | 120534 | N/A | N/A | BMB Jack Snap Mount |
N/A | 120535 | N/A | N/A | BMB SZ 5 Jack |
