板卡简介

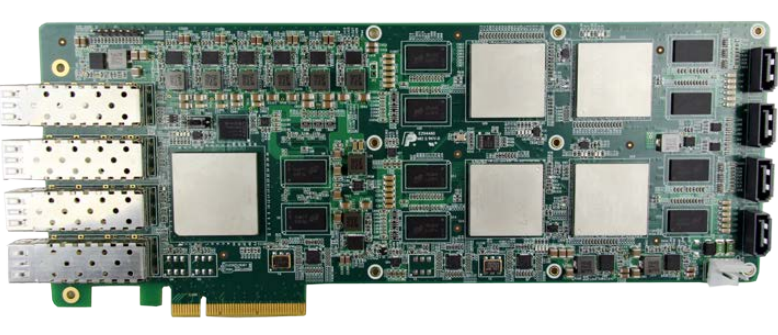

 PCIE720 是一款基于 PCI Express 总线架构的高性能计算（HPC）硬件加速卡，板卡采用

Xilinx 的高性能 28nm 7 系列 FPGA 作为运算节点，在资源、接口以及时钟的优化，为高性能计算提供卓越的硬件加速性能。板卡一共具有 5 个

FPGA 处理节点，其中主处理节点主要完成 PCIe

接口转换、光纤收发以及数据分发同步等功能，主从节点之间通过高速串行总线进行互联。

 该板卡适合于服务器或工作站，可广泛应用于数据中心、服务器等场景。

主节点：XC7K410T-2FFG900I 兼容 XC7K325T-2FFG900I；

从节点：XC7K325T-2FFG676I 兼容 XC7K160T-2FFG676I

 符合 PCI Express Gen2.0 规范，可选 x1、x4 或 x8 模式；

 PCIe DMA 性能：上行与下行带宽可达 3GByte/s；

 光纤传输性能：4 路 SFP+，支持单模与多模光纤，最大支持

 10Gbps/lane 线速率；

 支持多种光纤传输协议：

  支持 Aurora 64b/66b 协议，线速率最高支持 10Gbps/lane；

  支持 RapidIO 协议，线速率最高支持 6.25Gbps/lane；

 动态存储性能：

  主处理节点：1 组 64 位 DDR3-1600 SDRAM；

  从处理节点：1 组 64 位 DDR3-1600 SDRAM；

 SATA 存储性能：

  每一个从节点具有 1 个 SATA 3.0 接口；

  SATA 存储带宽：读写带宽 150MByte/s；

 板载 1 片 128Mbyte BPI Nor Flash，用于 FPGA 的加载；

接口特征

 前面板支持 4 路 SFP+ Cage（最大支持 10Gbps/lane）；

 板上支持 4 个 SATA3.0 接口；

软件支持

 可选集成板级软件开发包（BSP）：

  FPGA 的 DDR3 接口测试程序；

  4 路 10G 光纤接口程序，支持 Aurora 或 Serial RapidIO 协议；

  光纤 PCIe 链路演示 DEMO；

 提供驱动程序以及应用程序接口（API）：

  支持 Windows 7 32 位/64 位操作系统；

  支持 Win Server2008/2012；
