板卡概述

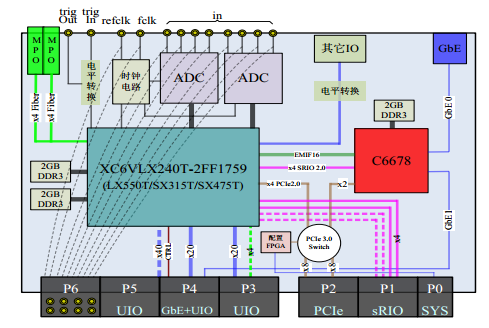

 VPX612 是一款基于 6U OpenVPX 总线架构的超高速多通道信号采集处理模块，该板卡包括两片单通道 5Gsps ADC（可软件配置成双通道 2.5Gsps 或 4 通道 1.25Gsps 模式），一片用于信号处理的高端Xilinx Virtex6 系列 FPGA 以及一片 TI 的 C6678 DSP，FPGA 最大可支持 4GByte 容量 DDR3 SDRAM，DSP 可最大支持 2GByte DDR3 SDRAM，该板卡主要用于电子侦查、数据采集等领域。

软件支持

 可选集成板级软件开发包（BSP）：

  DSP 底层接口驱动；

  FPGA 底层接口驱动；

 可根据客户需求提供定制化算法与系统集成：

应用范围（配置方式）

 1/2/4/8 通道高速采集板或侦查接收板；

 实时信号处理板；

 高速光纤数据传输板；

可采用 LRM 结构；

订购信息

 产品型号 产品描述

 VPX612 基于 6U VPX 总线架构的超高速多通道信号采集处理板

 标准 6U OpenVPX，符合 VITA65、VITA48、VITA67.2 规范；

 处理性能：

  1 片 Virtex-6 XC6VLX240T（兼容 SX315T\LX550T）；

  1 片 TMS320C6678 8-CORES@1GHz/1.25GHz；

 存储性能：

  DSP 处理节点：2GByte DDR3-1333 SDRAM；

  FPGA 处理节点：2 组 2GByte DDR3-1333 SDRAM；

 ADC 性能指标：

  分辨率：10bits；ENOB：6.9bit@1GHz，5Gsps（典型）；

  采样率：2 通道@5Gsps/4 通道@2.5Gsps/8 通道@1.25Gsps；

  同步性：板内＜30ps，板间＜50ps；

  模拟带宽（-3dB）：1MHz~2.7GHz；

  SFDR：48dBc@1GHz，5Gsps（典型）；

  信号功率：-2dBm（500mVpp）@50Ω、SSMC；

 传输性能：

  千兆以太网：前面板 1 路、底板 1 路；

  光纤：1 个 SNAP12 光模块，4x3.125Gbps；

  VPX P1：四路 SRIO @5Gbps/lane；

  VPX P2：两路 PCI Express x8@5Gbps/lane；

  VPX P3~P5：80 对 LVDS@1Gbps，27 个单端信号；

 物理与电气特征

  板卡尺寸：100 x 233mm

  板卡供电：4A max@+12V（±5%）

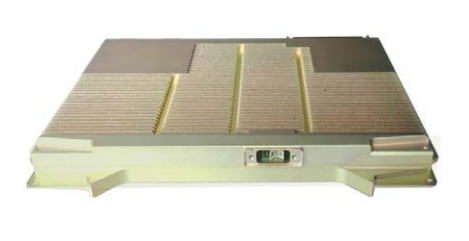

 散热方式：金属导冷散热

 环境特征

  工作温度：-40°~﹢80°C；

 工作湿度：5%~95%，非凝结
