板卡概述

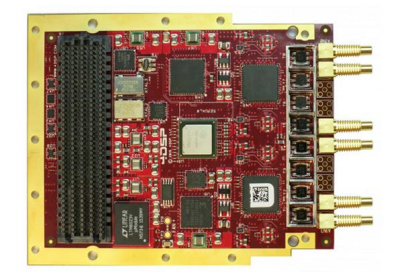

 FMC121 是一款基于 FMC 标准规范，实现 2 路 14-bit、1GSPS ADC 同步采集，2 路 16-bit 2.5GSPS DAC 同步回放功能卡模块。该模块遵循 VITA57 标准，可直接与 FPGA 载卡配合使用，板卡 ADC器件采用 ADI 的 AD9680 芯片，该芯片具有两个模拟输入通道和两个JESD204B 输出数据通道对，可用于高达 2GHz 的宽带模拟信号采样。

 DAC 器件采用 TI 公司的 DAC38J82 芯片 ，该芯片具有JESD204B 接口，可进行灵活配置和编程，并能实现多个器件的同步。

 该板卡主要面向雷达、宽频带通信、毫米波通信、自动测试设备等应用。

软件支持

可选集成板级软件开发包（BSP）：

支持 Xilinx 开发板，如 VC707\VC709；

支持 Kintex UltraScale 等；

可根据客户需求提供定制化算法与系统集成：

应用范围

雷达与智能天线；

测试与测量；

软件无线电；

订购信息

 产品型号 产品描述

 基于 JESD204B 的 2 路 1GSPS 14 位 AD 采集、2 路 2.5GSPS

技术指标

ADC 性能指标：

 2 通道 1GSPS 采样率；

 分辨率：14bits，ENOB@10MHz：10.8bits；

  模拟输入全功率带宽：2GHz ；

  95dB 通道隔离/串扰；

  每通道集成 2 个宽带数字处理器；

  支持 JESD204B 配置；

DA 性能指标：

  分辨率：16bits；

 最大采样率：2.5GSPS；

  模拟带宽（-3dB）：4.5MHz~2GHz；

  耦合方式：交流耦合；

  8 个 JESD204B 串行输入通道；

  最大输入数据速率：1.23GSPS；

 时钟分配：

  支持外输入采样时钟；

  支持外输入参考钟：10/20MHz，-2~10dBm@50Ω，MMCX；

其它功能：

  支持外触发（3.3V）或内触发；

  板载状态指示灯；

 物理与电气特征

 板卡尺寸：84.1 x 69mm

  典型功耗：4W

  散热方式：自然风冷散热

 环境特征

  工作温度：-40°~﹢60°C；

  存储温度：-55°~﹢85°C；
