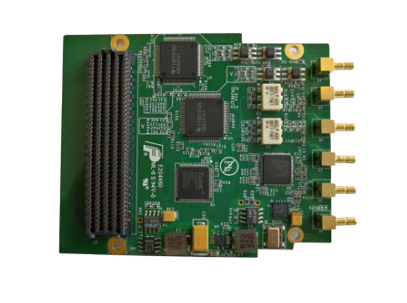

FMC125 是一款基于 FMC 标准的 2 路 4000Msps AD 采集、2路 1Gsps DA 回放子卡模块。该板卡遵循 VITA57 规范设计，可直接与 FMC 载板配合使用，板卡 ADC 采用 TI 公司的 ADS5474 芯片，DAC 器件采用 ADI 公司的 AD9122 芯片，用户可以通过 SPI 接口配置芯片的工作状态。采样时钟可由板上的晶振提供，也可通过外部的时钟提供。板卡可广泛应用于通信多载波、雷达与智能天线、测试与测量、软件无线电等。
软件支持
可选集成板级软件开发包（BSP）：
支持 Xilinx 开发板，如 VC707\VC709；
支持 Kintex-7、Virtex-7 载板程序移植；
可根据客户需求提供定制化算法与系统集成：
应用范围
雷达与智能天线；测试与测量；
软件无线电；
订购信息
产品型号 产品描述
基于 FMC 标准的 2 路 400Msps AD 采集、2 路 1Gsps DA
技术指标
ADC 性能指标：
通道数：2 路；分辨率：14 位；
采样率：400Msps；
输入电压范围：1Vpp~2Vpp；
模拟带宽（-3dB）：4.5M~1.4GHz（典型值）；
ENOB@70MHz：11.2bits；
DAC 性能指标：
通道数：2 路；分辨率：16 位；
采样率：1Gsps；
SFDR：72dBc@70MHz，800Msps；
FMC 接口指标：
标准 FMC 子卡，符合 VITA57.1 规范；
板卡尺寸：84.1 x 69 mm
FMC 连接器型号：ASP-134488-01，HPC 接口；
时钟分配：
支持外时钟、外参考内时钟、内参考内时钟三种时钟模式；
板载 1 片超低噪声 TCXO 晶振；
其它功能：
支持外触发；
板载状态指示灯；
物理与电气特征
板卡尺寸：84.1 x 69mm；
板卡供电：2A max@+3.3V（±5%）；
散热方式：自然风冷散热；
环境特征
工作温度：-40°~﹢85°C；
存储温度：-55°~﹢125°C；
工作湿度：5%~95%，非凝结；
