产品概述

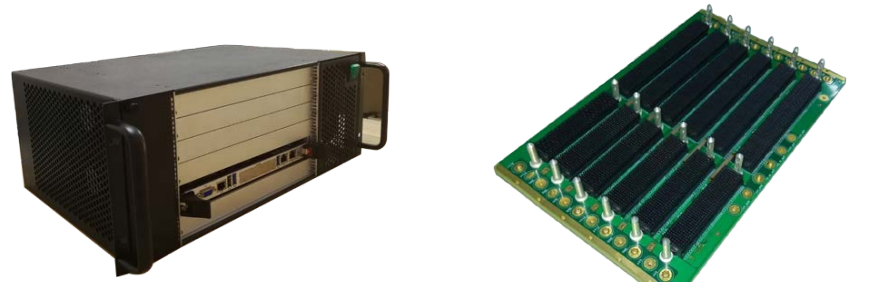

VPX6100 是一款基于 6U VPX 总线架构的高性能、高可靠性的应用系统平台，支持 VPX、OpenVPX 协议标准。该系统平台采用高性能 6 槽 6U VPX 背板，高度优化的拓扑结构，能够为用户提供各种高速串行总线的互联，该平台支持标准 VPX 插卡电源与高功率模块电源，为 VPX 系统功率提供最大的设计支持，该平台支持后插卡设计，方便用户进行 IO 扩展。该系统平台可广泛应用于实验室、外场、机舱等苛刻环境下实时数据采集处理传输存储的需求，适合于航空、航天、船舶等应用场景。
环境特征
工作温度：-40°~﹢85°C；
存储温度：-55°~﹢125°C；
工作湿度：5%~95%，非凝结；
冲击性能：3000 Bumps，10G（16ms）half sine；
振动性能：1.5G，10~200Hz；
应用范围
软件无线电；
雷达与基带信号处理；
智能信号分析；
大规模图形与图像处理；
订购信息
产品型号 产品描述
VPX6100 上架式 4U 高度 6U 6 槽 VPX 系统平台（宽温级）
技术指标
标准 4U VPX 系统平台，支持上架和桌面应用；
符合 OpenVPX/VPX 标准，符合 VITA46/VITA65 规范；
兼容研华/凌华等多厂家 6U VPX 主控板；
机箱规格：
机箱型材：高强度铝镁合金；
表面处理：黑色喷塑处理；
外型尺寸：宽 483.6mm x 高 177mm x 深 310mm；
支持 6U 水平插卡，支持后 IO；
散热方式：风冷散热；
背板规格：
6 槽 6U VPX 背板，5HP 槽位间距；
高度优化的背板拓扑结构；
Slot0 备用电源槽，Slot1 主控槽，Slot2~5 外设槽；
VPX J1：Slot2~4 支持 3 槽位之间 x8@10Gbps Full Mesh；
VPX J2：Slot1 有 4 路 x4 PCIe@8Gbps 分别连接至 Slot2~5；
VPX J3：Slot2~4 支持 3 槽位之间 x8@10Gbps Full Mesh；
VPX J4：Slot5 支持 4 路 x4@10Gbps 分别连接至 Slot2~4；
VPX J5：Slot2~5 支持 4 槽位 LVDS X8 全互联；
VPX J6：Slot1 有 2 路 RS422/RS485 连接至 Slot2、Slot3；
电源规格：
系统支持标准 6U VPX 插卡电源或者电源模块；
支持最大功率：1100W；
输入电压：AC 90 ~264，47~63Hz；
输出电压；+12V@max 60A（纹波≤120mV）；
+5.0V@max 40A，+3.3V@max 10A（纹波优于 1%Vpp）；
-12V@max 5A（纹波≤120mV）；
电源防护：过压、过流、短路保护；
