Cooner Wire定制绞合线解决方案
西安福川电子科技有限公司2020-05-18 14:25:00

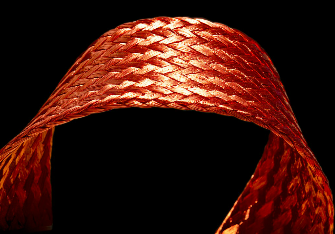

Cooner线有八种不同类型的litz线，有圆形和矩形两种结构。Litz线实际上是多股薄膜绝缘导线，或多股磁铁线，通过电缆连接成几何图形，允许每根绝缘导线在某一点上占据软电缆整个长度的所有可能位置。这种布置的原因是为了减少电流在高频下仅在导线外表面流动所造成的损耗。我们的litz线配置范围包括非常细的线股，直径高达4英寸的superflex电缆。我们提供各种薄膜和纤维绝缘，以满足特定要求。

Cooner Litz电缆-1型

描述圆形，多股磁铁线。微型柔性股线是薄膜绝缘的，并以几何图形绞合在一起，允许每根电线在某一点占据整个电缆长度的每一个可能位置。可选的整体绝缘可以是单芯或双芯。下表显示了标准尼龙覆盖的litz结构。但是，我们可以根据您的要求提供任何litz结构。

AWG Size	Number of Wires	Wire AWG Size	Nominal Circular Mil Area	Const.	Single Nylon Max Dia.	Single Nylon Feet Per Pound	Double Nylon Max Dia.	Double Nylon Feet Per Pound
20	40	36	1,000.00	40/36	0.0444	310	0.046	300
21	32	36	800	32/36	0.0399	385	0.042	375
21	30	36	750	30/36	0.0387	410	0.041	400
22	27	36	675	27/36	0.0368	455	0.039	445
23	22	36	550	22/36	0.0334	560	0.035	540
23	20	36	500	20/36	0.032	615	0.034	595
23	19	36	475	19/36	0.031	645	0.033	625
24	18	36	450	18/36	0.0304	680	0.032	660
24	16	36	400	16/36	0.0288	765	0.031	735
24	15	36	375	15/36	0.0279	815	0.029	785
25	12	36	300	12/36	0.0252	1,010	0.027	970
26	10	36	250	10/36	0.0232	1,210	0.025	1,160
27	9	36	225	9/36	0.0221	1,340	0.024	1,280
27	8	36	200	8/36	0.021	1,500	0.023	1,430
28	7	36	175	7/36	0.0197	1,710	0.022	1,630
28	6	36	150	6/36	0.0194	1,980	0.021	1,860
29	5	36	125	5/36	0.0177	2,370	0.02	2,220
30	4	36	100	4/36	0.016	2,930	0.018	2,720
31	3	36	75	3/36	0.0145	3,840	0.017	3,520
22	40	38	640	40/38	0.0364	490	0.038	480
23	30	38	480	30/38	0.0318	650	0.034	630
24	25	38	400	25/38	0.0292	780	0.031	750
25	20	38	320	20/38	0.0263	970	0.028	930
25	19	38	304	19/38	0.0255	1,010	0.028	980
25	18	38	288	18/38	0.025	1,080	0.027	1,030
26	16	38	256	16/38	0.0237	1,210	0.026	1,150
26	15	38	240	15/38	0.023	1,290	0.025	1,220
27	12	38	192	12/38	0.0208	1,600	0.023	1,510
28	10	38	160	10/38	0.0192	1,910	0.021	1,810
28	9	38	144	9/38	0.0183	2,090	0.02	2,030
29	8	38	128	8/38	0.0174	2,380	0.019	2,300
30	7	38	112	7/38	0.0164	2,660	0.018	2,540
30	6	38	96	6/38	0.0161	3,100	0.018	3,000
31	5	38	80	5/38	0.0147	3,750	0.017	3,590
32	4	38	64	4/38	0.0133	4,640	0.015	4,390
33	3	38	48	3/38	0.0122	5,960	0.014	5,550
24	40	40	384.4	40/40	0.0291	770	0.031	740
25	32	40	307.5	32/40	0.0262	960	0.028	920
25	30	40	288.3	30/40	0.0254	1,020	0.027	980
26	27	40	259.5	27/40	0.0242	1,130	0.026	1,080
27	22	40	211.4	22/40	0.0221	1,380	0.024	1,310
27	20	40	192.2	20/40	0.0221	1,510	0.023	1,440
28	18	40	173	18/40	0.0201	1680	0.022	1590
28	16	40	153.8	16/40	0.0191	1880	0.021	1770
28	15	40	144.2	15/40	0.0186	2000	0.021	1880
29	12	40	115.3	12/40	0.0168	2480	0.019	2320
30	10	40	96.1	10/40	0.0155	2980	0.018	2860
31	9	40	86.5	9/40	0.0148	3280	0.017	3170
31	8	40	76.9	8/40	0.0141	3750	0.016	3590
32	7	40	67.3	7/40	0.0131	4180	0.015	3970
32	6	40	57.7	6/40	0.013	4840	0.015	4580
33	5	40	48.1	5/40	0.012	5760	0.014	5830
34	4	40	38.4	4/40	0.0109	7000	0.013	6470
35	3	40	28.8	3/40	0.01	9240	0.012	8400
25	40	41	313.6	40/41	0.0261	970	0.028	930
26	30	41	265.2	30/41	0.0229	1280	0.025	1220
27	25	41	196	25/41	0.0211	1530	0.023	1450
28	20	41	156.8	20/41	0.0191	1900	0.021	1800
29	18	41	141.1	18/41	0.0182	2110	0.02	1980
29	16	41	125.4	16/41	0.0172	2360	0.019	2220
29	15	41	117.6	15/41	0.0168	2510	0.019	2370
30	12	41	94.1	12/41	0.0152	3110	0.017	3000
31	10	41	78.4	10/41	0.014	3750	0.016	3590
32	9	41	70.6	9/41	0.0135	4070	0.016	3880
32	8	41	62.7	8/41	0.0128	4500	0.015	4300
33	7	41	54.9	7/41	0.0121	5150	0.014	4880
33	6	41	47	6/41	0.0119	5960	0.014	5550
34	5	41	39.2	5/41	0.0109	7610	0.013	5950
35	4	41	31.4	4/41	0.01	8920	0.012	8140
36	3	41	23.5	3/41	0.0091	11340	0.011	10180
26	40	42	250	40/42	0.0239	1220	0.026	1170
27	36	42	225	36/42	0.0228	1360	0.025	1290
27	32	42	220	32/42	0.0216	1520	0.024	1440
27	30	42	188	30/42	0.021	1620	0.023	1530
28	27	42	168.8	27/42	0.02	1790	0.022	1670
29	22	42	137.5	22/42	0.0183	2180	0.02	2050
29	20	42	125	20/42	0.0175	2400	0.02	2250
30	18	42	112.5	18/42	0.0167	2650	0.019	2470
30	15	42	93.8	15/42	0.0154	3160	0.016	2930
31	12	42	75	12/42	0.014	3900	0.016	3580
32	10	42	62.5	10/42	0.013	4640	0.015	4230
33	9	42	56.3	9/42	0.0124	5130	0.014	4650
33	8	42	50	8/42	0.0118	5720	0.014	5160
34	7	42	43.8	7/42	0.011	6480	0.013	5810
34	6	42	37.5	6/42	0.0109	7420	0.013	6550
35	5	42	31.3	5/42	0.0101	8750	0.012	7620
36	4	42	25	4/42	0.0092	10660	0.011	9110
37	3	42	18.8	3/42	0.0085	13620	0.011	11310
28	40	44	160	40/44	0.0195	1880	0.022	1750
29	32	44	128	32/44	0.0177	2390	0.02	2150
29	30	44	120	30/44	0.0172	2470	0.019	2270
30	27	44	108	27/44	0.0164	2730	0.018	2490
31	22	44	88	22/44	0.015	3310	0.017	3000
31	20	44	80	20/44	0.0144	3620	0.016	3260
31	19	44	76	19/44	0.0141	3800	0.016	3420
31	18	44	72	18/44	0.0138	4000	0.016	3600
32	15	44	60	15/44	0.0127	4880	0.015	4440
33	12	44	48	12/44	0.0116	5880	0.014	5500
34	10	44	40	10/44	0.0108	7000	0.013	6470
34	9	44	36	9/44	0.0103	7610	0.012	6950
35	8	44	32	8/44	0.0099	8640	0.012	7920
36	7	44	28	7/44	0.0093	9660	0.011	8770
36	6	44	24	6/44	0.0092	11340	0.011	10180
37	5	44	20	5/44	0.0085	13330	0.011	11860
38	4	44	16	4/44	0.0078	15450	0.01	13880
39	3	44	12	3/44	0.0072	19360	0.009	17790
