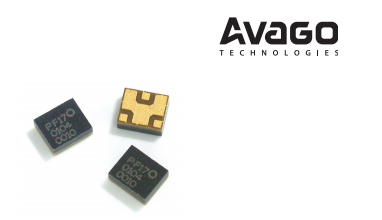

描述Avago ACMD-7612是一种微型双工设计或在UMTS波段I手机中使用。Tx通道的最大插入损耗只有1.5 dB，这使得功率放大器的电流损耗最小化。Rx通道的nsertion损耗最大为2.0 dB，提高了接收器的灵敏度。
ACMD-7612增强了WCDMA接收机的灵敏度和动态范围，在eceiver输入端提供超过53分贝的发射信号衰减，在接收端提供超过43分贝的发射产生的噪声反射ACMD-7612采用Avago技术的Eilm体声谐振器(FBAR)技术设计，这使得超小型、高q滤波器在通常大小的一部分成为可能。FBAR体模谐振器卓越的功率处理能力支持手机所需的高utput功率水平，同时几乎不增加失真。他ACMD-7612还利用了Avago技术的创新微封装封装技术。这一过程允许过滤器装配在一个模制的芯片上的模块，该模块小于1.2毫米高，最大占地面积只有2.5毫米n。
特性微型尺寸-2.5 x 3.0 mm max英尺-1.2 mm max高度高额定功率-+33 dBm Abs Max Tx电源无铅结构规范性能保证-30到+85°C Rx波段性能(2110-2170 mHz) -插入损耗:2.0 dB ma>-噪声阻断:43 dB minTx波段性能(1920-1980 mHz) -插入损耗:1.5 dB max-干扰阻断:53 dB min应用程序在UMTS中操作的手持设备或数据终端I波段.

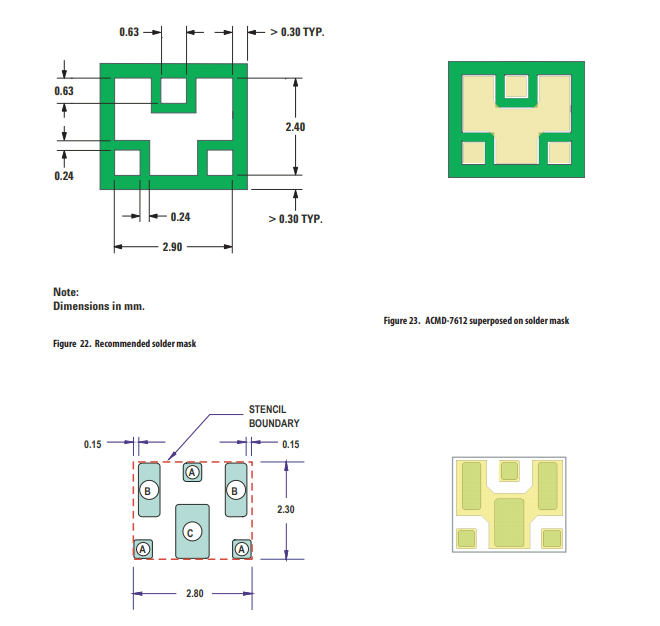

为了优化ACMD-7612的性能，建议采用类似于Fiqure 16中所述的设计原则的PCB布局。最大限度地隔离到双工器和Rx端口的Tx连接是特别重要的。高隔离是通过以下方法实现的:(1)在双工安装区域周围保持一个连续的圆平面(2)在1/O端口周围使用足够的地面通道将连接封装在“法拉第笼”中，并且(3)优选地将Tx跟踪路由到与Rx不同的金属层中。后者特别有用，不仅可以保持双工器的TxRx隔离，还可以防止Tx信号泄漏到其他组件中，从而导致互调产品的产生和整个系统性能的损失.
