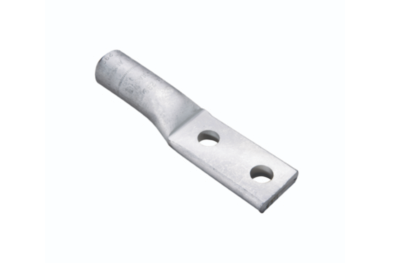

- YA25A7铝制压接片
- 西安福川电子科技有限公司2020-05-29 11:52:45
铝制压接片，2孔，无检查窗，1/0 AWG，1/2“螺柱，1-3 / 4”螺柱孔距，长枪身，镀锡。
特点：用于铝和铜导体，2孔和4孔设计，UL列出90°C，600 V至35 KV，Ya-A型2孔和4孔垫抑制连接器旋转并增加面积接触，这些铝制端子具有与1孔Ya-A相同的设计特征和优点，并带有一个螺柱孔，可以更安全地端接到各种类型的设备焊盘，它们双重额定值，可用于铝和铜导体，工具，管芯设置产品目录号和（压接数量）：Y35，Y39，Y750，Y46工具，U25ART模具，（1），无模工具（压接数量）：机械：MY29-3工具，（1），液压液压：Y644HS工具，（1），Y81KFT，Y81KFTMBH，PAT81KFT-18V工具，（2），剥线长度：1-1 / 16 IN，螺柱孔（间距）：1-3 / 4 IN，精加工：镀锡，温度额定值：90°C，模头指数：296元素A
产品详情
一般
| 应用 | 用于铝和铜导体 |
| 色标 | 黄褐色 |
| 连接器类型 | 终奌站 |
| 模具指数 | 296 |
| 欧盟RoHS指标 | 是 |
| 功能-枪管样式 | 倒角的 |
| 功能-枪管类型 | 标准 |
| 材料 | 铝 |
| 物理属性-孔数 | 2 |
| 物理属性-舌头类型 | 标准 |
| 镀 | ÿ |
| 电镀类型 | 锡-电镀 |
| 子品牌 | 海吕格 |
| 温度等级 | 194 |
| 商品名 | HYLUG™ |
| 类型 | YA |
| UPC | 781810753118 |
| UPC 12位 | 7818107531188 |
外型尺寸
| 尺寸-B长度分数 | 1-1 / 16英寸 |
| 尺寸-B长度英寸 | 1.05英寸 |
| 尺寸-螺栓孔尺寸英寸 | 0.52英寸 |
| 尺寸-螺栓尺寸分数 | 1/2 |
| 尺寸-D英寸 | 3.10英寸 |
| 尺寸-孔尺寸英寸 | 0.56英寸 |
| 尺寸-孔尺寸mm | 14毫米 |
| 尺寸-L长度整体mm | 117毫米 |
| 尺寸-长度整体英寸 | 4.59英寸 |
| 尺寸-N英寸 | 0.63英寸 |
| 尺寸-外径英寸 | 0.60英寸 |
| 尺寸-垫宽英寸 | 1.03英寸 |
| 尺寸-带钢长度英寸 | 1-1 / 16 |
| 尺寸-螺栓尺寸英寸 | 1/2 |
| 尺寸-螺纹尺寸 | 1/2 |
| 尺寸-Z英寸 | 0.72英寸 |
| 物理属性-舌角 | 直行 |
电气额定值
| 等级-KVA | 35 kV |
| 额定-最小电压 | 600 |
| 电压-最大 | 35000 |
导体相关
| 导体-AL Str尺寸 | 1/0 AWG |
| 导体-AL Str尺寸范围 | 1/0 AWG |
| 导体-铜线尺寸 | 1/0 |
| 导体-铜线尺寸范围 | 1/0 |
认证与合规
| 认证-CSA批准 | 是 |
| 认证-ETL | 没有 |
| 认证-UL认可 | 没有 |
| 认证-cULus | 没有 |
| 行业标准 | UL 486A-486B |
| 标准-达到行业标准 | UL 486A-486B |
| 标准-RoHS合规状态 | 厘米 |
| UL认证 | 是 |
