摘要

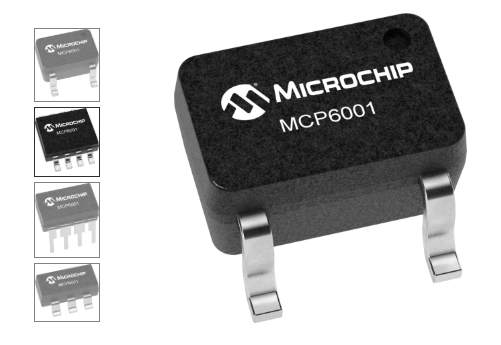

西安福川电子科技的MCP6001是一款通用运算放大器，可在1.8V至6V的工作范围内提供轨至轨输入和输出。该放大器的典型GBWP为1 MHz，典型静态电流为100微安。MCP6001提供SC-70和SOT-23封装。
附加功能
增益带宽积（GBWP）：1 MHz
静态电流：100 µA（典型值）
电源电压范围：1.8V至6V
轨到轨输入和输出
扩展温度范围
节省空间的套件产品：SC70，SOT23
介绍几乎在每个电子电路中都能找到模拟滤波器。音频系统使用它们进行预放大和均衡。在通信系统中，滤波器用于调整特定频率和消除其他频率。但如果一个模拟信号是数字化的，低通滤波器总是用来防止混叠误差的qut-of-band噪声和积分模拟滤波可以在模拟信号到达模数转换器之前去除其上的高频噪声。特别地，这包括低电平噪声和外部噪声峰值。任何进入模数转换器的信号都是数字化的。如果信号超过转换器采样频率的一半，信号的大小就会被可靠地转换，但是频率会在别名转换回数字输出时被修改。
在将信号数字化后，你可以使用数字滤波器来降低噪声，但要记住一条经验法则:“输入的垃圾会给你输出的垃圾”。为有源低通滤波电路选择正确的单电源运算放大器(op amp)的任务可能显得非常艰巨，因为您要阅读任何op amp数据表并查看所有的规范。例如，在单片机的5mhz、单电源、MCP6281/2/3/4数据表中，直流和交流电气规格数为24。但是在现实中，当你为你的有源低通滤波器选择运算放大器时，只有两个重要的参数是你应该首先考虑的。一旦你选择了你的放大器，基于这两个规格，有两个额外的规格，你应该考虑之前作出最终决定。图1和图2显示了最常见的二阶、有源低通滤波器拓扑.
描述微芯片技术公司MCP6001/2/4系列运算放大器(op amps)是专门为通用应用而设计的。这个系列有1兆赫增益带宽产品(GBWP)和90相位裕度(典型)。它还保持了一个45°相位裕度(典型的)与500 pF电容负载。这个系列的操作单电源电压低至8V。而绘画100μA静态电流(典型的)。此外，MCP6001/2/4支持轨对轨的输入和输出摆动。共模输入电压范围为Vop + 300mv到Vss - 300mv。该系列运算放大器是采用微芯片先进的CMOS工艺设计的。MCP6001/2/4系列可用于工业和扩展温度范围，电源供应范围为1.8V到6.0V。
