摘要
西安福川电子科技MCP603运算放大器（运放）的增益带宽积为2.8 MHz，典型工作电流低至230，失调电压小于2 mV。MCP603使用Microchip的先进CMOS技术，可提供低偏置电流，高速工作，高开环增益和轨至轨输出摆幅。MCP603具有带片选功能的单个放大器，工作电压低至2.7V，而静态电流不到325。MCP603提供标准的8引脚PDIP，SOIC和TSSOP封装。该放大器非常适合工业过程控制，低功率电池供电的设备，便携式设备，数据采集设备，测试设备和低端音频应用。
附加功能
低输入偏置电流：1 pA（典型值）
增益带宽积：2.8 MHz
低静态电流：每个放大器230 µA（典型值）
低输入失调电压：2 mV（最大值）
统一增益稳定
轨到轨输出
MCP603上的片选功能
扩展温度范围

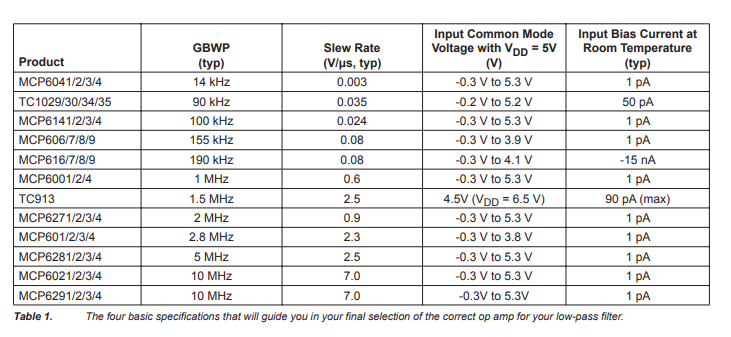

除了注意放大器的带宽外，还应该评估转换速率，以确保滤波器不会造成信号失真。放大器的旋转速率是由内部电流和电容决定的。当大信号通过放大器发送时，适当的电流给这些内部电容器充电。这个电荷的速度取决于放大器的内部电阻、电容和电流的值。为了确保你的有源滤波器不进入转换状态，你需要选择一个放大器，使转换速率为2 (2TVouT Pp fc)，其中VouT P-p是预期的输出电压在fc以下的峰峰值钳机有两个二级规格会影响你的滤波电路。
这些都是;输入共模电压范围VCMR)。对于Sallen-Key配置中的Sallen-Key电路和输入偏置电流(lg)， Vce将限制输入信号的范围。电源电流可能是一个关键的规范，也可能不是，除非你有一个电力预算的应用另一个需要考虑的二阶规范是输入偏置电流。本规范描述了放大器输入引脚输入或输出的电流量。如果使用Sallen-Key滤波器配置，如图1所示，放大器的输入偏置电流将通过R2.
