摘要

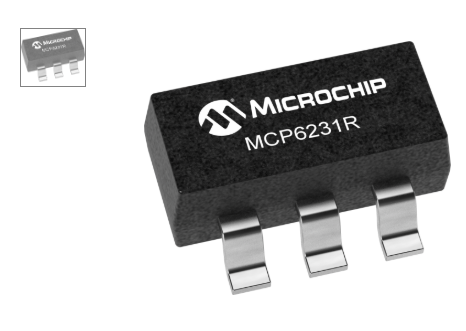

Microchip Technology Inc. MCP6231 / 1R / 1U / 2/4运算放大器（运放）系列具有300 kHz的增益带宽乘积和65°（典型值）的相位裕度。该系列采用低至1.8V的单电源电压工作，消耗静态电流20 µA（典型值）。此外，MCP6231 / 1R / 1U / 2/4系列支持轨到轨输入和输出摆幅，其共模输入电压范围为VDD + 300mV至VSS – 300mV。
输入端的ESD保护如图4-2所示。选择这种结构是为了保护输入晶体管和最小化输入偏置电流(la)。输入ESD二极管夹住输入时，他们试图去超过一个二极管低于Vss。他们还钳住任何电压超过Vpn:他们的断开电压足够高，以允许正常运行w足够绕过快速FSD事件在规定的限制
描述微芯片技术公司MCP6231/1R/1U/214运算放大器(op安培)为静止电流提供了宽带宽。MCP6231/1R/1U/2/4系列具有300 kHz增益带宽产品和65℃(典型)相位裕度。这个系列的操作从单个电源电压低至1.8V，同时吸取20 HA(典型的)静止电流。此外，MCP6231/1R/1U/2/4系列支持轨对轨输入和输出摆动，共模输入输出电压范围为Von+ 300mv到vss - 300mv。这些运算放大器是在一种先进的CMOS电路中设计的。
附加功能
增益带宽乘积：300 kHz（典型值）
电源电流：IQ = 20 µA（典型值）
电源电压：1.8V至6.0V
轨到轨输入/输出
提供S，R和U引脚排列
扩展温度范围：-40°C至+ 125°C
