摘要

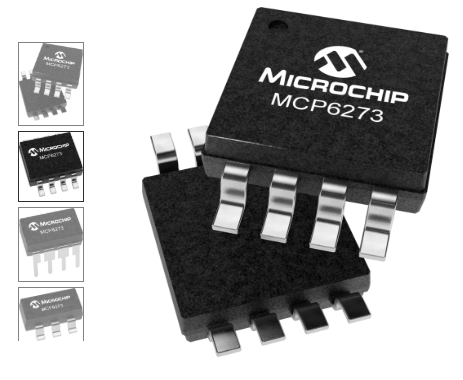

Microchip Technology Inc. MCP6271 / 1R / 2/3/4/5系列运算放大器（运放）可为电流提供宽带宽。该系列具有2 MHz的增益带宽积（GBWP）和65°的相位裕度。该系列还可以通过低至2.0V的单电源电压工作，同时消耗170 µA（典型值）的静态电流。MCP6271 / 1R / 2/3/4/5支持轨到轨输入和输出摆幅，共模输入电压范围为VDD + 300mV至VSS – 300mV。该系列运算放大器采用Microchip的高级CMOS工艺设计。MCP6275在8引脚封装中具有一个用于双运放的片选输入（CS），并且通过级联两个运放（运放A的输出连接到运放B的同相输入）来制造。CS输入将器件置于低功耗模式。
附加功能
输入失调电压：±3 mV（最大值）
静态电流：170 µA（典型值）
共模抑制比：65 dB（典型值）
电源抑制比：70 dB（典型值）
轨到轨输入/输出
电源电压范围：2V至6V
增益带宽积：2 MHz（典型值）
压摆率：0.9V / µs（典型值）
统一增益稳定
扩展温度范围：-40°C至+ 125°C
注1:MCP6275的运算放大器B的Vou(引脚VouTAViNB+和VNB-)是Vss + 100 mv。: MCP6275的Va引脚处的电流仅由ls指定。3:本规范不适用于MCP6275的VouTA/ViNB+引脚。4: MCP6275's Van-pin (op amp B)共模输入电压范围(VcMR)为Vss + 100 my toVpp -100 mV。CMRR不是测量MCP6275的运放B。MCP6275的VouTANViNe+ pin(运算放大器B)作为VoH和Vou指定的电压范围。5:根据设计和特性设置。:并不适用于MCP6275的运放B。7:所有带有日期代码的部件已于2007年11月及以后进行了筛选，以确保在Von =6.0V下运行。但是，其他最小和最大规格是在2.0V和5.5V时测量的。
一个未使用的运放在quad包(MCP6274应配置如图4-6所示。这些电路防止输出的切换和产生串扰。在电路A中，R和R在输出电压范围(VoH)内产生电压标签。钩镰枪)。ap安培缓冲这个电压，它可以用在电路的其他地方。电路B使用最小的元件数，作为比较器运行。
