摘要

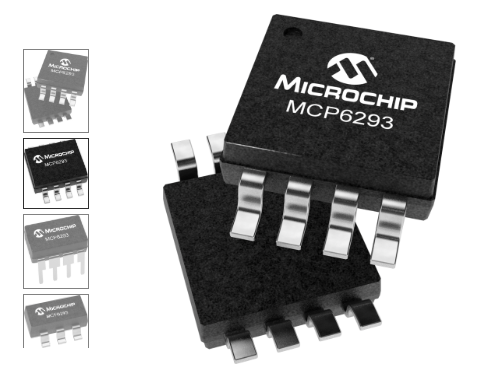

Microchip Technology Inc. MCP6291 / 1R / 2/3/4/5系列运算放大器（运放）为电流提供了宽带宽。该系列具有10 MHz的增益带宽积（GBWP）和65°的相位裕度。该系列还可以通过低至2.4V的单电源电压工作，同时消耗1 mA（典型值）的静态电流。此外，MCP6291 / 1R / 2/3/4/5支持轨到轨输入和输出摆幅，共模输入电压范围为VDD + 300mV至VSS – 300 mV。该系列运算放大器采用Microchip的高级CMOS工艺设计。MCP6293 / 5具有用于单/双运放的片选（CS）输入。CS输入将器件置于低功耗模式。MCP6291 / 1R / 2/3/4/5系列在-40°C至+ 125°C的扩展温度范围内工作。
附加功能
输入失调电压：±3 mV（最大值）
静态电流：1000 µA（典型值）
共模抑制比：65 dB（典型值）
电源抑制比：70 dB（典型值）
电源电压范围：2.4V至6V
增益带宽积：10 MHz（典型值）
压摆率：7V / µs（典型值）
统一增益稳定
扩展温度范围：-40°C至+ 125°C
具有片选关闭功能的轨至轨输入/输出
描述微芯片技术公司。MCP6291/1R/2/3/4/5系列运算放大器(op amps)为电流提供宽带宽。这个系列有一个10兆赫增益带宽产品(GBWP)和一个65相位裕度。这个系列也从一个单一的供电电压低至2.4V，同时吸取1毫安(典型的)静止电流。此外，MCP6291/1R/2/3/4/5支持轨对轨输入和输出摆幅，共模输入电压范围为Von + 300mv到vss - 300mv。这种运算放大器是采用微芯片先进的CMOS工艺设计的。MCP6295有一个芯片选择(CS)输入，用于8引脚封装中的双运算放大器。
该设备通过级联两个运算放大器制造，运算放大器A的输出连接到运算放大器b的非逆变输入。CS输入使设备处于低功耗模式。MCP6291/1R/2/3/4/5系列在-40°C到+125%C的温度范围内工作。CP6292 H-Temp部分采用8-Lead MSOP封装，可在-40℃~ +150℃的高温范围内工作。它也有一个电源范围2.4V到6.0V
