设备概述

摘要

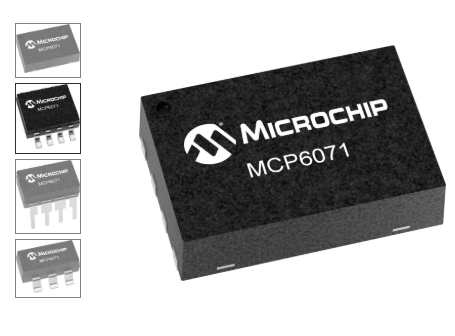

西安福川电子科技的MCP6071运算放大器（运放）具有低输入失调电压（最大值为±150 µV），并且具有轨到轨输入和输出操作。MCP6071是单位增益稳定的，增益带宽积为1.2 MHz（典型值）。该器件采用低至1.8V的单电源电压工作，同时每个放大器消耗的静态电流很低（典型值为110 µA）。这些功能使MCP6071非常适合单电源，高精度，电池供电的应用。MCP6071提供SOIC和2x3 TDFN封装。该设备具有AEC-Q100 1级认证

附加功能

• 1.2 MHz（典型值）的增益带宽积

• 低输入失调电压（最大±150 µV）

• 轨到轨输入和输出

• 团结增益稳定

• 低静态电流

• 低输入失调电压

• AEC-Q100 1级

电源插脚正电源(Vpp)比负电源(Vss)高1.8 ~ 6.0V。对于正常工作，其他引脚在Vss和Vpp之间有电压通常，这些部件用在一个单一的(积极的供应配置。在这种情况下，Vss连接到地面，Von连接到电源。Von wil需要旁路电容器3.4外露热垫(EP)外露的热垫(EP)与Vss引脚之间有内部电气连接;它们必须连接到印刷电路板(PCB)上的相同电位。
