摘要

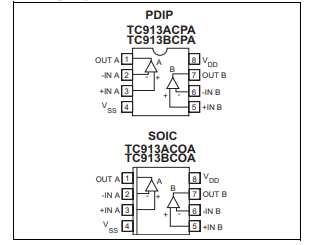

西安福川电子科技的TC913A是单片自动调零运算放大器。无需外部电容器，设计人员可以通过减少零件数量来提高可靠性，降低成本并简化设计。由于TC913是自动归零运算放大器，因此输入失调电压非常低。更重要的是，时间漂移几乎为零。这消除了生产线调整以及定期校准。明显的电气特性是低电源电流（典型值650 µA），单电源工作（6.5V至16V），低输入失调电压（典型值15 µV），低噪声（<11 µVP-P，典型值，对于10Hz）带宽），并且无需使用外部钳位电路即可从饱和状态快速恢复。该器件采用8引脚塑料DIP和塑料SOIC封装提供。它与双极性CMOS引脚兼容，
附加功能
双功放
1.5 MHz增益带宽积
工作电压7.0V至16V
单电源和分离电源
商业温度范围
总体描述:TC913是世界上第一个完整的单片dua自动归零运算放大器。TC913为低功率、精确的双运算放大器设定了新的标准。斩波稳定或自动调零放大器通过周期性地采样补偿误差，并在电容器上储存校正电压，提供低补偿电压误差。以前的单放大器设计需要两个用户提供的外部0 1uF误差存储校正电容器——对于芯片集成来说太大了。
独特的TC913架构需要更小的电容器，使得芯片集成成为可能。可达到地伏补偿电平，不需要外接电容器。当与TC7650斩波放大器电路实现相比较时，TC913系统的优点是显而易见的。一个TC913取代两个TC7650和四个电容器。消除了五个组件和装配步骤。TC913 pinout匹配了许多流行的双歌剧。一对放大器:OP-04。TLC322、LM358和ICL7621是典型的例子。
在许多应用中，从双5V电源或单电源运行，TC913提供优越的电气性能，和汽车是一个功能的替代;印刷电路板的返工是没有必要的。TC913的低偏置电压误差消除了通常需要双极和定律精度CMOS运算放大器的偏置电压平衡电位计。TC913充分利用了微芯片独有的CMOS技术。单位增益带宽为5mhz，转换速率为2.5V/usec。
