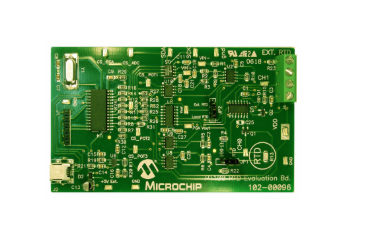

西安福川电子科技的PT100 RTD评估板演示了如何对电阻温度检测器（RTD）施加偏置并准确测量温度。最多可以连接两个RTD。使用恒定电流源对RTD进行偏置，并使用差分放大器对输出电压进行缩放。除差动放大器外，还使用一个多输入通道可编程增益放大器（PGA）MCP6S26在RTD之间进行数字切换，并将比例提高多达32倍。

差动放大器的输出连接到12位差分模数转换器（ADC）MCP3301。ADC使用串行外设接口（SPI）将串行数据输出到PIC18F2550。数据使用USB接口传输到PC。

图形用户界面（GUI）用于获取数据。采集的数据以图形方式显示为实时带状图显示。此外，用户可以选择输入通道，采集间隔和带状图显示缓冲区大小。
包装内容PT100 RTD评估板演示了如何对电阻温度检测器（RTD）施加偏置并准确测量温度。最多可以连接两个RTD。使用恒定电流源对RTD进行偏置，并使用差分放大器对输出电压进行缩放。除差动放大器外，还使用一个多输入通道可编程增益放大器（PGA）MCP6S26在RTD之间进行数字切换，并将比例提高多达32倍。

差动放大器的输出连接到12位差分模数转换器（ADC）MCP3301。ADC使用串行外设接口（SPI）将串行数据输出到PIC18F2550。数据使用USB接口传输到PC。

图形用户界面（GUI）用于获取数据。采集的数据以图形方式显示为实时带状图显示。此外，用户可以选择输入通道，采集间隔和带状图显示缓冲区大小。
