摘要

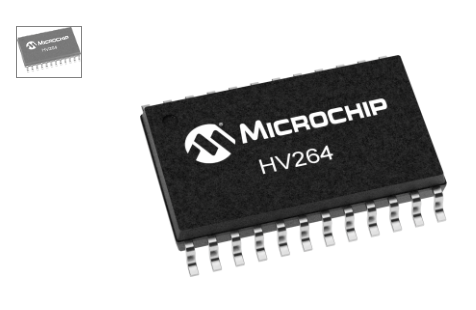

HV264是四路高压放大器阵列集成电路。它在200V高压电源和5.0V低压电源上工作。每个通道都有自己的输入和输出。当VOUT和FB引脚都连接在一起并且RGND设置为0V时，将形成一个具有66.7V / V闭环增益的同相放大器。高值内部反馈电阻器用于最小化功耗。输入电压VIN的设计范围为0.05V至2.85V。输出可从1.0V摆动至V PP-10V。2.85V输入将导致输出摆幅为190V。HV264旨在以最小的高压电流实现最佳性能。每个通道的高压电流小于75µA。典型的输出压摆率性能为9.0V / µs。
一般的描述HV264是一种四轴高压放大器阵列集成电路。它工作在一个225V的高压电源和一个5V的低压电源上。每个通道都有自己的输入和输出。当Vour和FB引脚连接，RGND设为oV时，形成闭环增益为66.7VN的非逆变放大器。高值内部反馈电阻被用来最小化功率消耗。输入电压ViN的设计范围为0.05V到3.22V。输出可以从1V到Vpp-10V。一个3.22V的输入将导致输出摆动到215V。该HV264设计的最大性能与最小的高压电流。每个通道的高压电流小于75 uA，典型的输出转换速率性能为9V/us
附加功能
四个独立的高压放大器
215V输出摆幅
9.0V / µs的典型输出压摆率
固定增益为66.7V / V
高值内部反馈电阻
极低的工作电流
