设备概述

摘要

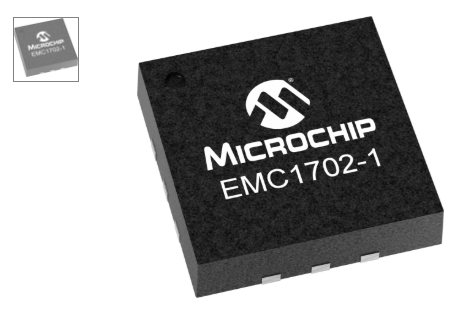

西安福川电子科技的EMC1702是具有高精度温度测量功能的组合高端电流检测设备。它测量跨外部检测电阻器产生的电压，以代表电池或稳压器的高端电流。它还测量总线电压，并使用这些测量值进行比例功率计算。EMC1702包含附加的双向峰值检测电路，以可编程的持续时间和幅度阈值标记瞬时电流尖峰。最后，EMC1702包括一个用于温度测量的外部二极管通道以及一个用于环境温度测量的内部二极管。

温度测量包括高级功能，例如电阻误差校正（REC），Beta补偿（以支持需要BJT /晶体管模型（包括45nm和65nm处理器）的CPU二极管）以及自动二极管类型检测。

电流感测和温度监控都包括两层保护：一层可以被屏蔽并导致ALERT＃引脚有效，另一层不能被屏蔽并导致THERM＃引脚有效。

附加功能

特征

• 高端电流传感器

• 双向电流测量

• 测量总线电压

• 1％的电流测量精度

• 集成了82ms至2.6sec的11位分辨率

• 3V至24V电压总线电压范围

• 计算比例功率

• 独立的硬件设置瞬时电流峰值检测器

• 软件控制可对持续时间和幅度阈值进行编程

• 电源选项

• 总线或单独供电以实现低压运行

• 宽温度工作范围：-40°C至+ 85°C

• 一台外部温度监控器

• 1°C精度（20°C <T 二极管 <110°C），分辨率为0.125°C

• 理想因子设定

• 支持需要BJT /晶体管模型和Beta补偿的45nm和65nm CPU二极管

• 确定外部二极管类型和最佳设置

• 电阻误差校正

• 内部温度监控器

• ±1°C精度（-5°C <T A <85°C）

• ALERT＃和THERM＃输出用于温度，电压和电流限制报告

• I2C / SMBus 2.0接口

• 引脚可选的SMBus地址

• 阻止读写

• 采用12引脚4mm x 4mm QFN RoHS兼容封装

应用领域

• 笔记本电脑和台式电脑

• 产业

• 电源管理系统

• 嵌入式应用
