摘要

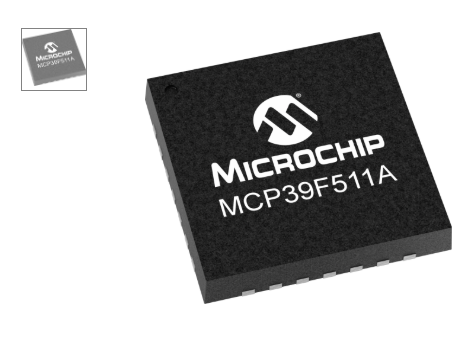

西安福川电子科技的MCP39F511A器件是一款高度集成的，完整的单相电源监控IC，设计用于实时测量AC和DC电源的输入功率，使其适用于广泛的消费和工业应用。它能够检测输入电压类型，以便自动选择DC或AC模式。它包括双通道Delta-Sigma ADC，16位计算引擎，EEPROM和灵活的2线接口。提供单独的AC和DC校准寄存器，以确保两种模式下的高精度测量。在每个测量通道上具有7 ppm /°C的集成低漂移电压基准以及94.5 dB的SINAD性能，可在4000：1的动态范围内实现优于0.1％的准确设计。
附加功能
交流或直流电源输入功率的实时测量
功率监视精度在4000：1的动态范围内具有0.1％的误差
自动感应和交流和直流模式之间的切换
内置计算：
有功，无功，视在功率
有功和无功蓄能
真均方根电流，均方根电压
线路频率，功率因数
专用过零检测（ZCD）引脚
专用PWM输出引脚
通过快速电压浪涌检测自动控制事件引脚
快速校准程序
2线UART：波特率高达115.2kbps
512字节用户可访问EEPROM，通过页面读/写命令
低漂移内部参考电压：典型值为10 ppm /°C
28引线5x5 QFN封装
扩展温度范围-40°C至+ 125°C
符合AEC-Q100
