摘要
西安福川电子科技的LX3301A是一款高度集成的可编程数据转换IC，设计用于与感应式位置传感器连接和管理。这些传感器使用印刷电路板（PCB）迹线来准确检测金属目标的位置，并且不受杂散磁场的影响，并且不需要其他类型的基于磁场的传感器所需的磁体。该设备包括一个集成的振荡器电路，用于驱动电感式传感器的初级线圈，以及两个独立的模拟转换路径，用于调节，转换和处理来自传感器次级线圈的正弦和余弦模拟信号。每条路径均包含一个EMI滤波器，解调器，抗混叠滤波器，可编程放大器和一个13位sigma-delta模数转换器。
每个模拟信号路径都具有数字校准功能，该功能允许在系统制造过程中对整个模拟路径（包括外部传感器）进行校准。校准信息被写入内部EEPROM，从而提高了产量，并进行了在线系统升级。EEPROM与内部32位RISC处理器结合使用，以提供可编程的高级数字滤波，故障监控和信号处理选项，以在广泛的应用中使用该IC。
系统输出接口包括一个16位PWM输出和一个12位数模转换器（DAC）输出。

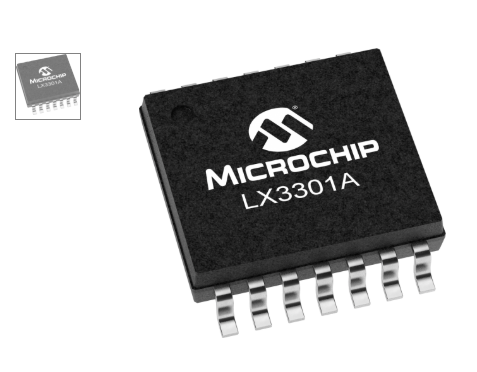

LX3301A在TSSOP14中提供，该器件的额定温度范围为-40°C至+ 125°C，使其适用于各种商业，工业，医疗和/或汽车传感器应用。
可根据要求提供以下技术文档，软件和参考设计列表，有关更多信息
-LX3301A数据表
-LX3301A评估套件用户指南
-LX3301A自动校准用户指南
-传感器评估和校准软件（1.x）
-传感器评估和校准软件Beta版（2.x）Microchip可以利用自己独特的机械约束来帮助您设计自己的传感器。您可以从我们的其中一个工具包开始，但是Microchip从第一天就可以为您提供帮助。与我们的销售团队联系并描述您的传感器要求。我们将与您一起设计并运行，以利用这项先进技术。 订购第一个项目的位置传感器评估套件，即可开始您的第一个设计。有线性和旋转评估套件。每个套件都包括一个传感器评估板，一个IPCE编程器，与我们的IPCE软件的链接以及适用的电缆。还有单独的评估板和编程器可用于订购。套件（包括传感器，编程器和电缆）
LXK3301AR001
LXK3301AL003
EVB（传感器）：
LXE3301AR001
LXE3301AL003编程器（编程器和电缆）：
LXM9518附加功能12位位置输出分12位DAC输出接口
16位PWM输出接口
-40°C至125°C操作
AEC-Q100 1级认证
ISO26262 ASIL B支持
具有非易失性配置存储（EEPROM）的数字校准
全范围传感器原点调整
冗余IC支持
2kHz传感器更新速度
电源引脚（VIN）校准编程
多重故障检测与保护
反向电源保护
受保护的看门狗定时器
内置用于驱动初级线圈的振荡器
两个独立的带解调的模拟通道
32位CORTUS APS3 RISC MCU
两个13位ADC
选择SINC和FIR数字滤波器
低温漂移
TD，PWM（推挽），PWM（OD）输出选项
出色的长期稳定性
参数化
名称
值
工作温度
-40C至125C（1级）
ISO26262支持
ASIL B
输出接口
模拟，PWM
EEPROM程序
VIN
工作电压范围
4.4V至5.6V
最大额定电压
20伏
反向电压额定值
-7伏
最大刷新率
2kHz的
