摘要
EMC1423和EMC1424是高精度，低成本，系统管理总线（SMBus）温度传感器。诸如电阻错误校正（REC），Beta补偿（支持需要BJT /晶体管模型（包括45nm，65nm和90nm处理器）的CPU二极管）和自动二极管类型检测等高级功能结合在一起，可为复杂的环境监控应用提供强大的解决方案。
此外，EMC1423和EMC1424提供了硬件可编程系统关闭功能，该功能在部分加电时通过两个上拉电阻值进行编程，并且不能通过SMBus屏蔽或破坏。
每个器件的外部二极管温度精度为±1°C，内部二极管温度精度为±2°C。EMC1423监视三个温度通道（两个外部通道和一个内部通道）。EMC1424监视四个温度通道（三个外部通道和一个内部通道）。
电阻误差校正可自动消除由串联电阻引起的温度误差，从而为热敏二极管的布线提供更大的灵活性。Beta补偿消除了当今精细几何处理器中常见的低可变β晶体管引起的温度误差。自动beta测试功能监视每个外部二极管/晶体管，并确定最佳传感器设置，以进行精确的温度测量，而与处理器技术无关。这使用户不必为每种温度监控应用提供独特的传感器配置。这些先进的功能加上±1°C的测量精度，为关键温度监控应用提供了一种低成本，高度灵活且准确的解决方案。
附加功能
特征
硬件热关机
触发专用的SYS_SHDN引脚
硬件配置范围为77°C至112°C（以1°C为步长）
不能通过软件禁用或修改
支持需要BJT /晶体管模型的二极管
设计支持45nm处理器
支持90nm和65nm CPU二极管
自动确定外部二极管类型和最佳设置
电阻误差校正
外部温度监控器
±1°C精度（60°C <T 二极管 <100°C）
0.125°C分辨率
支持高达2.2nF的二极管滤波电容器
反并联二极管可提供额外的二极管支持
内部温度监控器
±2°C精度
3.3V电源电压
可编程的ALERT＃温度限制

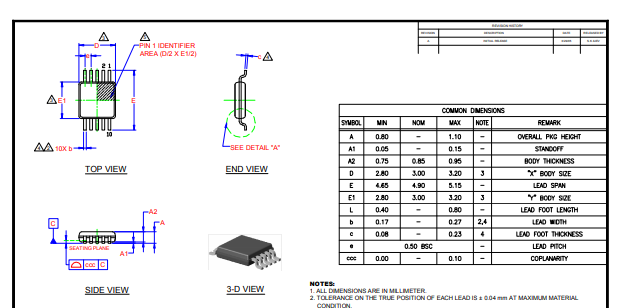

符合RoHS标准的10引脚小型MSOP封装
应用领域
笔记本电脑
台式电脑
产业
嵌入式应用
