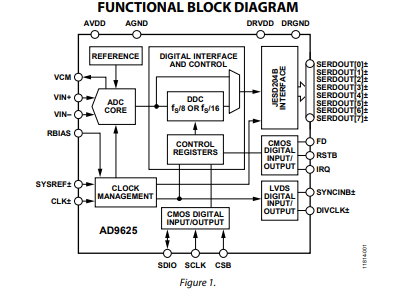

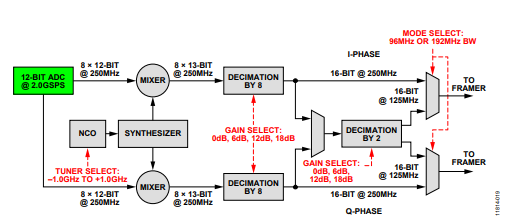

一般的描述AD9625是一种12位单片采样模数转换器(ADC)，其转换速率可达每秒2.0千兆兆位采样。该产品设计用于采集宽带宽模拟信号到第二奈奎斯特区。AD9625具有宽输入带宽、高采样率和优异的线性特性，非常适合于频谱分析仪、数据采集系统和各种各样的军事电子应用，如adar和干扰/抗干扰措施。模拟输入、时钟和SYSREF±信号都是差分输入。

基于iesd204b的高速串行输出可配置在各种一，二，四，六，或八车道配置。该产品指定的工业温度范围为40℃至+85℃。产品亮点1. 高性能:特殊的SFDR在高采样率应用，直接射频采样，和片上参考。2. 灵活的数字数据输出格式基于IESD204B规范。支持各种产品特性和功能(如数据格式化)的控制路径SPl接口端口。增益和偏移校准值。

操作理论ADC架构AD9625是一个流水线ADC。流水线架构允许第一阶段对新的输入样本进行操作，其余阶段对前面的样本进行操作。采样发生在时钟的上升边缘。管道的每一级，不包括最后一级，包括连接到开关电容数字-模拟转换器(DAC)的低分辨率flash ADC和级间残留放大器(MDAC)。剩余放大器放大重建的DAC输出和下一阶段的flash输入之间的差异。在每一阶段使用一比特的冗余，以方便数字校正闪光错误。最后一个阶段只是由一个flash ADC组成。输入级包含一个差分采样电路，它可以以差分或单端模式进行ac或dc耦合。输出分段块对数据进行对齐，纠正错误，并将数据传递到输出缓冲区。

输出缓冲器由单独的电源供电，允许调整输出驱动电流。提供同步能力以允许在多个设备之间同步计时快速检测快速检测块AD9625内生成一个快速检测(FD),而当使用可变增益放大器前端块,减少了增益和阻止ADC输入信号水平超过了转换器范围图29显示的速度检测rogrammable使用了较高的门槛,降低阈值,和停留时间。当输入信号的绝对值超过可编程的上限阈值水平时，ED位被设置。只有当输入信号的绝对值下降到低于较低的阈值水平，且超过程序停留时间时，FD击中才清除，从而提供迟滞并防止FD位过度切换。获取阈值操作阈值禁止对小信号振幅进行背景校正更新。默认情况下启用增益校准的阈值。

阈值操作对每个样本的绝对值进行累加，以产生平均电压估计值。当对预定数目的样本进行校正后，将电压估计值与数据集阈值进行比较。如果电压估计值大于阈值，则更新cali bration系数;否则，不会发生更新。阈值的格式阈值寄存器是通过SPI每次加载一个字节的所有16位寄存器。阈值范围从O到16.384，对应的电压范围为0.0 V到11 y (full scale)校准阈值范围为0到16,384 (0x00到0x4000)。和表示输入的平均大小。例如，要设置阈值以使-6 dBFS输入正弦波精确地位于阈值，需要将阈值设置为5216,384 x 1020x-2 5228。
