描述西安福川电子LTC2195/LTC2194/LTC2193是为数字化高频、宽动态范围信号而设计的2通道、同时采样16位A/D转换器。它们非常适合苛刻的通信应用，具有78.8 db信噪比和90dB杂散自由动态范围(SFDR)的交流性能。0.07pSRMs的超低jitte允许低采样中频，具有优异的噪声性能直流规格包括+2LSB INL (typ)。t0.5LSB DNL (typ)，无过温缺码。

过渡噪声为3.4LSBRMS为了减少数据行数，数字输出为串行lvd。每个通道每次输出2位或4位。在较低的采样率下，每个通道有一个比特选项。LVDS驱动有可选的内部终止和可调输出水平，以确保清晰的信号完整性。ENC+和ENC-输入可能被差分o单端驱动一个正弦波，PECL, LVDS, TTL或CMOS输入。一个内部时钟占空比稳定器允许高性能在全速广泛的时钟占空比。

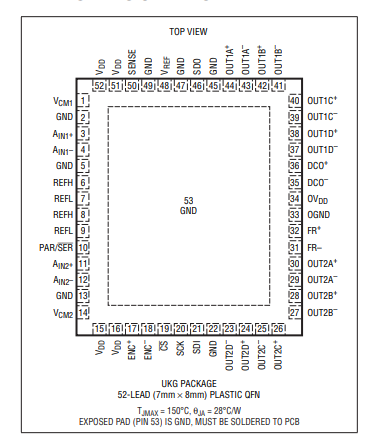

销功能cM1 (Pin 1):共模偏置输出，名义等于Vpp/2。应使用VcM对通道1的模拟输入的共模进行偏置。用0.1uF陶瓷电容器旁路接地。GND(引脚2,5,13,22,45,47,49，外露垫引脚53):ADC的权力。暴露的焊盘必须焊接在PCB的地面上。AN1+(引脚3):通道1正微分模拟输入。AN-(引脚4):通道1负微分模拟输入。REFH(针6。8):ADC高参考。

请参阅应用信息中的参考部分，以获得用于REFH和REFL的推荐旁路电路REFL(引脚7,9):ADC低参考。参考应用信息中的参考部分，推荐的分流电路用于REFH和REFLPAR/SER(引脚10):编程模式选择引脚。连接qround以启用串行编程模式。CS。SCK。SDI、SDO成为控制AD操作模式的串行接口。连接到Vpn启用并行编程模式的CS。SCK, SDL, SDO是控制a /D操作模式减少集的并行逻辑输入。PAR/SER应该直接连接到接地或部件的Vpp，而不是被逻辑信号驱动。AlN2+(引脚11):通道2正微分模拟输入。AN2- (Pin 12):通道2负差分模拟输入。NcM2 (Pin 14):共模偏置输出，名义等于Vno/2。VcMo应用于偏压通道2的模拟输入的共模。旁路接地0.1uF陶瓷电容器
