描述

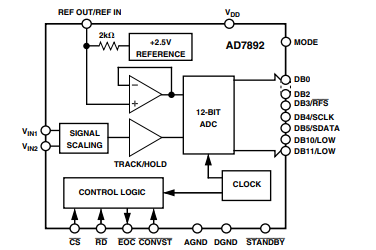

西安福川电子科技的AD7892是一个高速、低功率、12位a /D转换器，从一个+ 5v电源运行。该部分包含1.47 us逐次逼近ADC，一个片上磁道/全息放大器，一个内部+2.5 V参考和片上通用接口结构，允许串行和并行连接到微处理器。模拟输入范围为±10 V或t5v (ad7892 -)、0 V至+2.5 V (AD7892-2)和±2.5 V (AD7892-3)。AD7892-1和AD7892-3模拟输入的过电压保护允许输入电压分别达到±17 V和t7 V而不会损坏端口。AD7892提供了两种数据输出格式的选择:单一的、并行的、12位的字或串行数据。
快速的总线访问时间和标准的控制输入确保容易的并行接口到微处理器和数字信号处理器。高速terial接口允许直接连接到串行端口的微控制器和数字信号处理器。除了线性度、全尺寸误差和偏移误差等传统直流精度指标外，该部分还规定了包括谐波失真和信噪比在内的动态性能参数。AD7892是在模拟器件的线性可组装CMOS (LC' mos)过程中制造的，这是一种混合技术过程，结合了精密双极电路和低功率CMOS逻辑。它是可用的倾斜或24 n 24-lead, 0.3”宽,塑料或密封оIC。
产品亮点1. AD7892-3的特点是转换时间为1.47美国和跟踪/保持捕获时间为200纳秒。这使得该部件的通过率达到600ksps。AD7892-1和AD7892-2的吞吐率为500 kSPS。2. AD7892工作从一个单一的+5 V电源和con 60mw typ使其理想的低功率和便携式应用3.该部分提供了高速，灵活的接口安排与并行和串行接口，便于连接到微处理器，微控制器和数字信号处理器.
微处理器接口AD7892的特点是高速并行和串行接口，允许相当大的灵活性接口到微处理器系统。为了从器件获得最佳性能，在转换期间不应该读取数据，这就限制了AD7892-3在串行模式下的可实现吞吐率为400 kspS。Fizures 6。7和9展示AD7892和流行电路之间的典型接口电路。图8显示了一个接口之间的部分aate阵列或ASIC的数据被时钟进入ASIC hy的AD7892本身在结束Conversion. Identify and turn In all networking gnal is generated from一个外部定时器，以确保等距离采样。
AD7892 到 ADSP-2101 Interfacé图6显示了AD7892和DSP-2101 DSP处理器之间的并行接口。CONVST开始转换，在转换结束时EOC输出pro的下降边缘
