产品说明
西安福川电子科技的SSMC系列产品是一种微小型螺纹连接式连接器，它具有体积小、重量轻、连接可靠等特点，适用在小型化的仪器设备中连接射频同轴电缆。

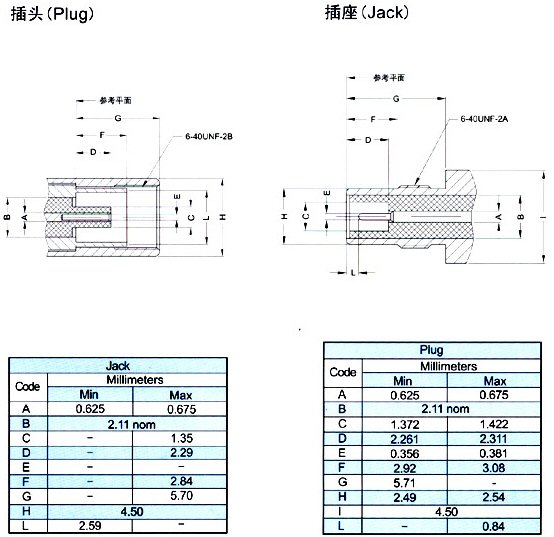

界面尺寸
主要技术特性
温度范围 -55～+155°C
振 动 98m/s2 (加速度10g) 10～500Hz
特性阻抗 50Ω
频率范围 DC～6GHz
工作电压 250V max (有效值)
耐 压 500V rms (海平面有效值)
接触电阻
内导体之间 ≤ 5 mΩ
外导体之间 ≤ 2.5 mΩ
绝缘电阻 ≥ 1000 MΩ
电压驻波比 直式 DC～1GHz ≤ 1.15; 1～3GHz ≤ 1.25
弯式 DC～1GHz ≤ 1.20; 1～3GHz ≤ 1.35
耐用性 ≥500次（cycles）
材料与涂覆
壳体 黄铜 镀硬金
插针 锡青铜 镀硬金
插孔 铍青铜 镀硬金
绝缘体 聚四氟乙烯
压接套 铜合金 镀硬金
o型密封件 硅橡胶 6146
适用技术标准
MIL-C-39012;
CECC 22180;
IEC 60169-20.
SSMC-JWE-5
SSMC-JE-5
SSMC-C-KW1-5
SSMC-C-K1-5
SSMC-C-ZJ1-5
