AD7656-1/AD7657-1/AD7658-1是AD7656/AD7657/ AD7658设备的脚和软件兼容的减少解耦版本。此外，AD7656-1/AD7657-1/ ad7658是高速、低功率转换器，允许同时采样6个片上adc。在AD7656AD7657-1/AD7658-1上的模拟输入可以接受真正的双极输入信号。RANGE pin或RNGx位用于选择t4 x Vge或±2 x VaEF作为下一次转换的输入范围。每个AD7656-1/AD7657-1/AD7658-1包含6个SAR adc、s跟踪-保持放大器、一个片上2.5 V参考、参考性缓冲区和高速并行和串行接口。当三CONVST引脚(CONVST A, CONVST B, and CONVST C)连接在一起时，该部分允许同时对所有六个adc进行采样。或者，这六个adc可以分成三对。
每对ADC都有一个相关的CONVST信号，用于在每对ADC、四个ADC或所有六个ADC上启动同步采样。CONVST A用于在Vl和V2上启动同步采样，CONVST B用于在V3和V4上启动同步采样，CONVST C用于在V5和v6上启动同步采样通过脉冲CONVST输入在AD7656-1/AD7657-1/AD7658-1上启动一个转换。在CONVST上升边缘，将所选ADC对的跟踪-保持放大器置于保持模式并启动转换。在CONVSI的risin边缘之后，占线信号变高，表明转换正在发生。AD7656-1 AD7657-1/AD7658-1的转换码头是内部生成的，零件转换时间为3 us。
只要繁忙程度很高，A、B或C的上升边缘就会被忽略。忙音返回低，表示转换结束。在忙碌的下降边缘，跟踪-保持放大器返回到跟踪模式。数据可以通过并行或串行接口从outpu寄存器中读取。Track-and-Hold放大器AD7656-1/AD7657-1/ AD7658-1上的跟踪-保持放大器允许ADCs分别精确地将全尺寸振幅的输入正弦波转换为16-/14-/12位分辨率。跟踪保持放大器的输入带宽大于ADC的奈奎斯特速率，即使AD7656-1/AD7657-1/AD7658-1以最大吞出率运行。该部件可以处理4.5 MHz的输入频率。
Hgure 25显示了AD7656-1/AD7657-1/AD7658-1模拟输入结构的等效电路。这两个二极管，DI和D2，为模拟输入提供ESD保护。必须小心确保模拟输入信号不会超过Vpp和Vs电源轨道超过300 mV。超过这个值的信号会导致这些二极管变成正向偏压，并开始向衬底传导电流。这些二极管能传导的最大电流为10毫安，而不会对器件造成不可逆转的损害。图25中的电容CI通常约为4 pF，主要归因于pin电容电阻KI是由开关(即跟踪-保持开关)的on电阻组成的集总组件。这个电阻通常约为3.5 kQ。电容C2为ADC采样电容，典型电容为10pf。

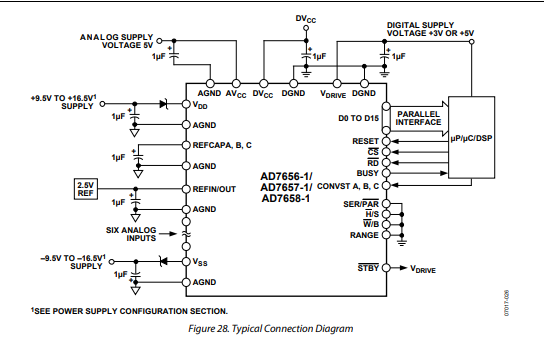

AD7656-1/AD7657-1/AD7658-1需要Vnp和Vss dua供应高压模拟输入结构。这些电源必须等于或大于模拟输入范围(对每个模拟输入范围的电源要求见表8)。AD7656-1 / AD7657-1 / AD7658-1需要低压分4.75 V至5.25 V电源供应的ADC核心,DVas供应4.75 V至5.25 V的数字,和VDRIVE供应27 V 5.25 V电源的接口当为所选模拟输入范围使用最小电源电压时，为了满足规定的性能，可能需要将吞吐率从最大吞吐率降低。
