一般的描述

西安福川电子科技的ADuM140xl是基于模拟器件公司iCoupler技术的四通道数字隔离器。结合高速CMOS和单片空心变压器技术，这些隔离元件提供了优异的性能特性，优于其他替代产品，如光耦合器设备。通过避免使用led和光电二极管，iCoupler器件消除了通常与光耦合器相关的设计困难。

简单的光电耦合器数字接口和稳定的性能特性消除了不确定的电流传递比、非线性传递函数、温度和寿命等影响。这些iCoupler产品消除了对外部驱动器和其他离散组件的需要。此外，在可比的信号数据率下，iCoupler设备消耗光耦合器的十分之一到六分之一的功率。

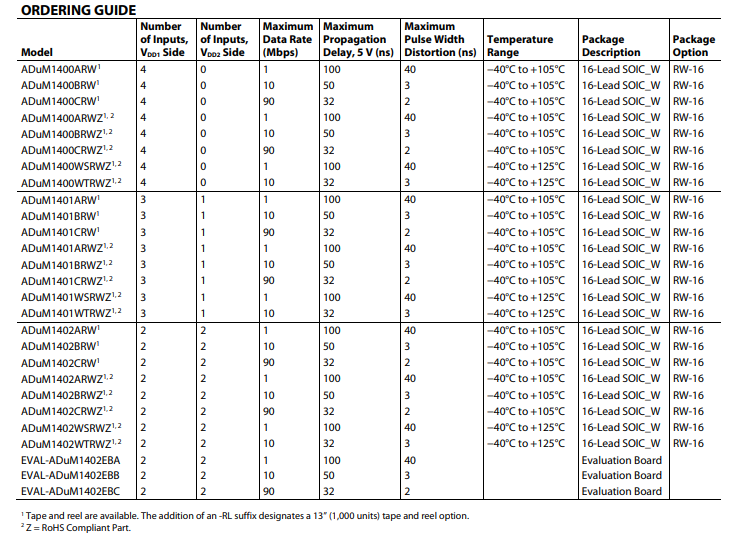

ADuM140x隔离器在不同的通道配置和数据速率中提供四个独立的隔离通道(参见订购指南)。所有型号的电源电压都在2.7 V到5.5 V之间，提供了与低电压系统的兼容性，并实现了跨越隔离屏障的电压转换功能。此外，ADuM140x提供了低脉宽失真(CRW级<2 ns)和紧密的通道-通道匹配(CRW级<2 ns)。与其他光电耦合器不同，ADuM140x隔离器具有专利更新功能，确保在没有输入逻辑转换和电源未被应用于其中一个电源时直流正确性.

超过绝对最大额定值的应力可能会对设备造成永久性损坏。这只是压力等级;不建议在这些条件下或本规范操作部分所述的任何其他条件下进行设备的功能操作。暴露在绝对最大额定值条件下的时间可能延长设备的可靠性。

AbuMi 40x数字隔离需要没有外部intertace电路的逻辑接口。电源旁路是强烈建议在输入和输出电源引脚(见图17)。旁路电容器最方便地连接在Vp的引脚I和引脚2之间，以及引脚15和引脚16或Vpoz之间。

电容值应该在001 uF到001 uF之间D.1 LF电容器两端与输入电源引脚之间的总引线长度不应超过20毫米。也应该考虑在引脚I和引脚8之间以及引脚9和引脚16之间的旁路，除非每个包边的对接地靠近包。
