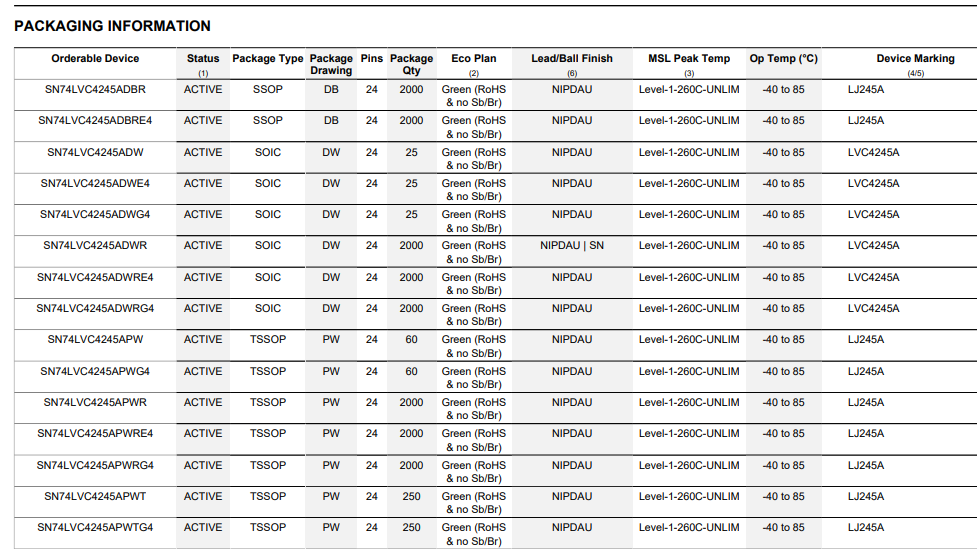

SN74LVC4245A设备pinout允许设计师切换到正常的全3.3 v或全5 v 20引脚“245设备没有板重新布局。设计者使用N74LVC4245A的引脚2-11和14-23的数据路径与传统的SN74LVC4245设备的pinout对齐。SN74LVC4245A是一个高驱动CMOS设备，可用于多种总线接口类型的应用，其中输出驱动器或PCB跟踪长度是一个关注。

该装置采用CMOS技术，具有平衡输出驱动器。要小心避免总线争用，因为它可以驱动电流，将超过最大限度。高驱动器还将创建快速边缘到轻负荷，因此路由和负载条件应考虑防止振铃

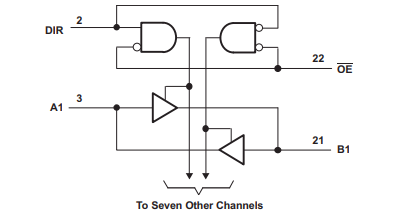

这8位(八进制)非逆变总线收发器包含两个单独的供应轨道;B端口有3.3 V的VccB, A端口有5 y的VccA，也就是et，这样就可以从3.3-y转换到5 V环境，反之亦然。SN74LVC4245A设备用于数据总线之间的异步通信。该设备从A总线传输数据到E美国或从B总线传输数据到A总线。

取决于方向控制(DIR)输入的ogic电平。输出启用(OE)输入可用于禁用设备，从而有效隔离总线。控制电路(DIR, OE)由VccA供电SN74LVC4245A设备终端输出允许设计者切换到正常的all-3.3 v或all-5 v 20终端SN74LVC4245设备而不需要板子输出。设计者使用SN74LVC4245A设备的引脚2-11和14-23到ut的数据路径.
