产品说明

MMCX 系列射频连接器是一种比MCX更小的微型产品。它体积小、重量轻、连接方便可靠。广泛用于对系统体积、重量都有要求的小型通讯、网络设备中连接射频同轴电缆。

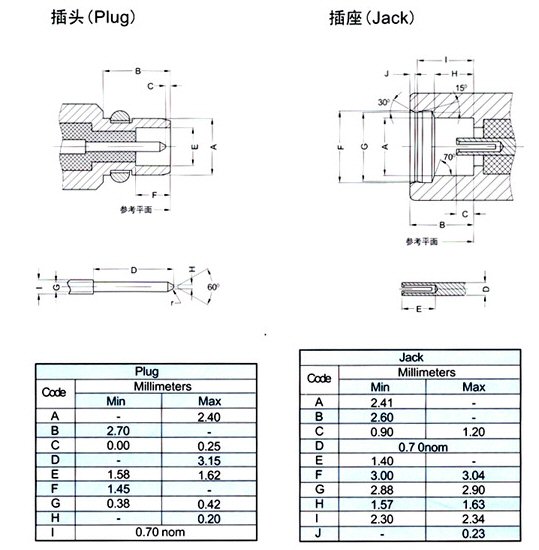

界面尺寸

主要技术特性

温度范围 -55～+155°C
特性阻抗 50Ω
频率范围 DC～6GHz
工作电压 170V max (有效值)
耐    压 500V rms (海平面最小值)
接触电阻
内导体之间 ≤ 5 mΩ
外导体之间 ≤ 2.5 mΩ
绝缘电阻 ≥ 1000 MΩ
电压驻波比   直式≤ 1.15
             弯式≤ 1.25
耐用性≥500次（cycles）

材料与涂覆

壳体           黄铜                 镀硬金
弹性接触件     铍青铜               镀硬金
内导体         铍青铜或锡青铜       镀硬金
绝缘体         聚四氟乙烯
压接套         铜合金               镀镍或镀金
o型密封件      硅橡胶 6146

适用技术标准

22340
