TNC系列产品是一种螺纹连接式射频同轴连接器，它具有工作频带宽、连接可靠、抗振性能良好等特点，可供无线电设备和仪器中连接电缆用。

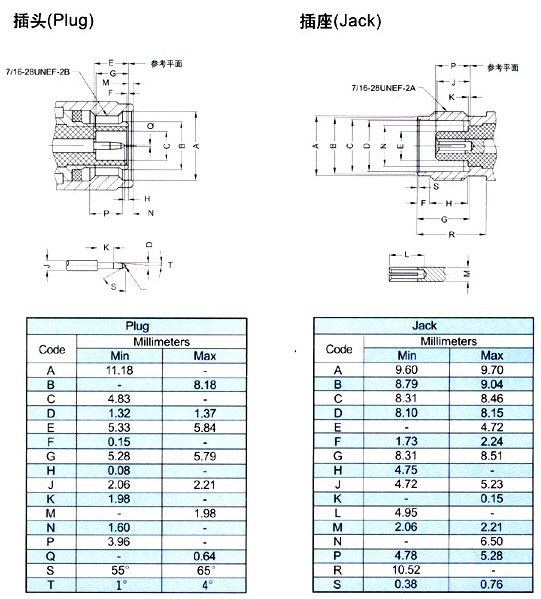

界面尺寸

主要技术特性

温度范围              -65～+165°C (PE Cable -40～+85°C)
振    动               MIL-STD-202, Method 213
特性阻抗               50Ω
频率范围               DC～11GHz
工作电压               500V max (有效值)
耐    压               1500V rms (海平面最小值)
接触电阻
内导体之间             ≤ 1.5 mΩ
外导体之间             ≤ 1 mΩ
绝缘电阻               ≥ 5000 MΩ
电压驻波比    直式     ≤ 1.22
              弯式     ≤ 1.30
耐用性                 ≥ 500次（cycles）

材料与涂覆

壳体             黄铜          镀亮镍
插针             黄铜          镀硬金或银
插孔             铍青铜        镀硬金或银
弹性接触件       铍青铜        镀硬金
绝缘体           聚四氟乙烯
压接套           铜合金        镀镍
o型密封件        硅橡胶 6146

适用技术标准

MIL-C-39012;
CECC 22200;

TNC-J-1/4-AN-5

TNC-JF1.5-5

TNC-J-5

TNC-J7D-5

TNC-J7-5

TNC-J5D-5

TNC-J5D-6

TNC-J5-7

TNC-J5A-5

TNC-J5-5

TNC-KKK-5

TNC-KJK-5

TNC-KKY-5

TNC-JK-5

TNC-JKW-5

TNC-KKF-6

TNC-KKF-5

TNC-KK-5

TNC-JJ-5

TNC-K5防尘罩

TNC-KF-10

TNC-KF-9

TNC-KF-8

TNC-KF-7

TNC-C-KY1.5-10

TNC-KF-6

TNC-JF-30

TNC-J-6

TNC-KY-12

TNC-C-KY1.5-9

TNC-KY-11

TNC-KY-10

TNC-KY-9

TNC-C-KY1.5-8

TNC-12

TNC-J-FC5

TNC-K5D-5
