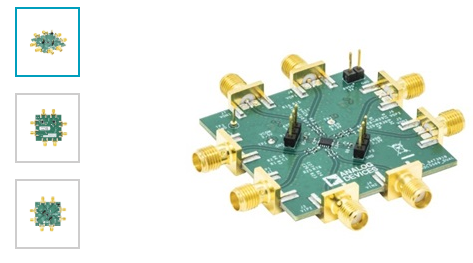

ADL5569是一款针对DC至6.0 GHz应用而优化的高性能双通道、差分放大器，具有20 dB电压增益。该放大器提供双通道格式，在宽频率范围内提供1.0 nV/√Hz（500 MHz时）的低折合到输入(RTI)噪声和出色的失真性能，堪称高速12位至16位模数转换器(ADC)的理想驱动器。ADL5569非常适合用于高性能零中频(IF)和复合中频接收器设计。此外，该器件针对单端输入驱动器应用具有出色的低失真特性。

每个放大器各使用两个外部串联电阻来扩展放大器的增益灵活性，并允许差分输入选择6 dB至20 dB范围内的任意增益。对于单端输入，增益可在6 dB至17 dB范围内调整。此外，该器件在2 V至3 V输出共模范围内保持低失真性能，在最高2 V p-p的交流电平下，提供灵活的ADC驱动能力。

ADL5569采用5V单电源供电，其静态电流典型值为每放大器86 mA。禁用时，这些放大器的功耗仅为16 mA。

该器件针对宽带、低失真和低噪声工作优化，使其具备了无可比拟的DC至4 GHz无杂散动态范围(SFDR)。这些特性加上可调增益能力，使该器件成为驱动多种ADC、混频器、PIN二极管衰减器、表面声波(SAW)滤波器以及各种分立RF器件的放大器选择。

ADL5569采用ADI公司的高速硅锗(SiGe)工艺制造，提供紧凑型2.5 mm × 3 mm、16引脚LFCSP封装，工作温度范围为−40°C至+85°C。

应用

差分ADC驱动器

单端至差分转换

RF/IF增益模块

SAW滤波器接口

仪器仪表
